           第12章 简单液压系统设计实例
   ◇怎样阅读液压系统原理图 n组合机床液压系统 n液压系统中的干涉防止
  ◇怎样阅读液压系统原理图
  ◇组合机床液压系统

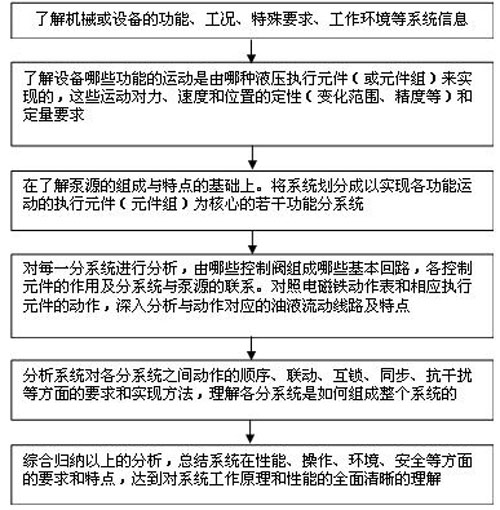

    怎样阅读液压系统原理图:

    组合机床液压系统
  ◇组合机床概述
  ◇YJ4564动力滑台液压系统
  ◇YT4543动力滑台液压系统
    组合机床概述
  组合机床是由通用部件结合某些专用部件组成的高效专用机床，当产品是以大批量方式生产时，用若干组合机床能方便快速地组成加工自动线。组合机床一般采用液压传动系统。
    要求：
  1.实现一定的自动工作循环。
  2.变速范围大，能适应较大的负载变化。
  3.要求运动平稳、速度刚度大、低速稳定性好，速度换接无冲击，换向精度较高。
  4.进给行程终点的重复位置精度要求较高。
  5.应能实现严格的顺序动作
   YJ4564动力滑台液压系统

    YJ4564动力滑台液压系统工作原理和特点
    工作原理:

    特点：
  采用限压式变量叶片泵加进油路调速阀的联合调速.
  调速平稳性好、速度换接平缓、精度高，系统效率高，适用于功率较大的组合机床。
共 2 页：【下一页】
