第10章其他基本回路(1)

       第10章其他基本回路
  ○增速回路
  ○速度换接回路
  ○液压马达回路
  ●增速回路
  功能: 使系统既能满足在空行程时的快速运动要求，又能减少慢速运动时的功率损耗，以提高系统的工作效率。
  方法: 减小执行元件的有效工作面积（或排量）;
       增大进入执行元件流量的方法;
       联合使用上述两种方法。
  液压缸差动连接增速回路
  双泵供油增速回路
  用快速柱塞缸与变量泵组合的增速回路
  ▲液压缸差动连接增速回路：减小执行元件的有效工作面积。

   方法: 使得快进时相当于减小了液压缸的有效面积，即有效工作面积仅为活塞杆的面积，采用同样输出流量的液压泵而使活塞运动速度得以提高。
   条件：泵的流量和有杆腔排出的流量合在一起流过的阀和管路应按合成流量来选择。

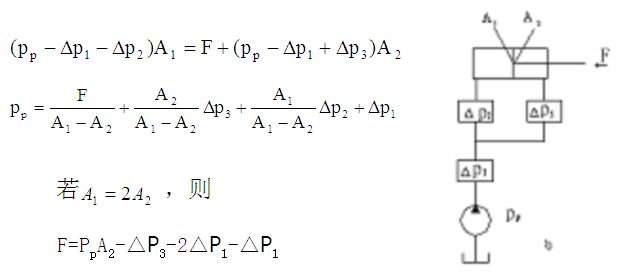

  ▲泵的供油压力与快进负载F之间的关系

▲双泵供油增速回路：增大进入执行元件流量的方法。

  泵1为低压大流量泵，泵2为高压小流量泵。
  溢流阀5应根据最大负载调定压力，卸荷阀3的调定压力应比溢流阀5低，但又高于快进时的工作压力。
  双泵供油回路在工进时的效率为：

  回路简单合理，功率损耗小，系统效率高，在快慢速相差很大的系统中应用广泛。
  如将这种回路与用差动连接增速回路相组合，将能达到更好的增速效果。
  用快速柱塞缸与变量泵组合的增速回路:
  变量泵供油的同时减少快速行程时液压缸的有效面积。

具有较高的效率和较平稳的快、慢速切换的优点。
