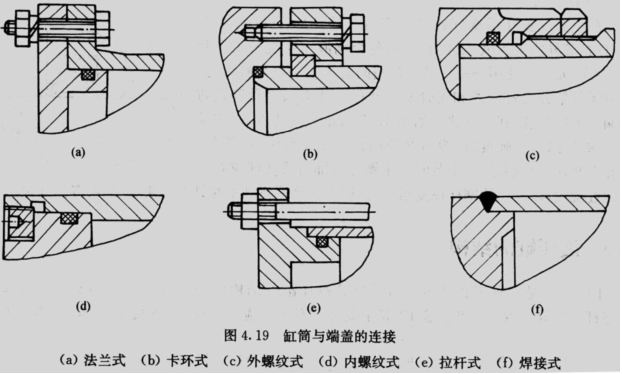

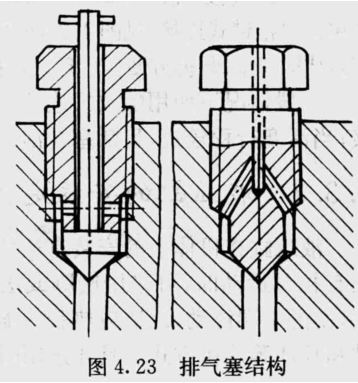

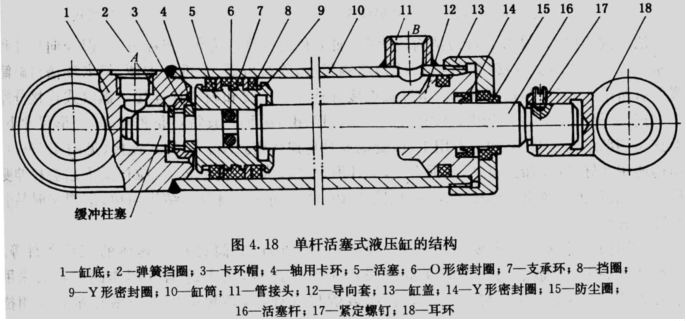

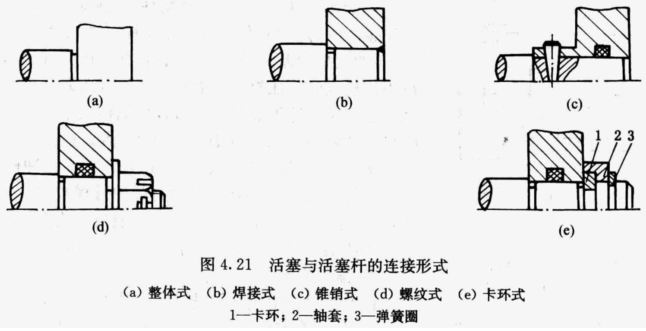

●液压缸主要尺寸计算 液压缸内径计算: 根据负载大小和选定 的系统压力计算确定: 根据液压缸的输出速度和所选定的系统流量计算确定: 活塞杆直径计算: 液压缸长度:由最大行程决定。 液压缸的壁厚:根据结构设计确定。但在工作压力较高或缸径较大时必须进行强度验算。 ●液压缸的结构 缸筒和缸盖 活塞和活塞杆 密封装置 缓冲装置 排气装置 单杆活塞式液压缸的结构: 缸筒和缸盖的连接: 活塞和活塞杆的连接形式: 缓冲装置: 当活塞快速运动到接近缸盖时,增大排油阻力,使液压缸的排油腔产生足够的缓冲压力,使活塞减速,从而避免与缸盖快速相撞. 排气装置: |
