创建如图4.60 所示的跟刀架零件模型。

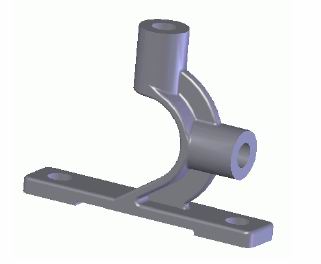

            图4.60 跟刀架模型

      分析

   图4.60 为跟刀架的三维实体模型。该零件上部为一个带孔圆柱体，下部为一个矩形带孔底座，中部有一个水平的带孔圆柱体。一根T 型的弯曲筋板将上述几何实体连接成为一个整体。建模时首先构建上部圆柱体和下部的底座，然后根据筋板的截面形状曲面轮廓，利用扫描特征构建筋板模型，将建好的实体桥接成为一个整体，最后创建中部圆柱体实体模型，与筋板相交并且合并为一体。

      学习目标

    掌握利用扫描特征桥接多个实体构建跟刀架模型的方法。

      求解步骤

  1. 构建底座及上部带孔圆柱体实体模型

(1) 单击打开一个新的绘图文件。

(2) 选取上视基准面，单击打开草图1。

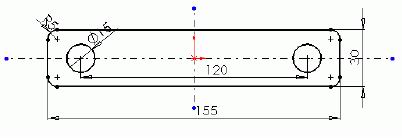

(3) 按照图4.61 绘制草图1。


                        图4.61 草图1

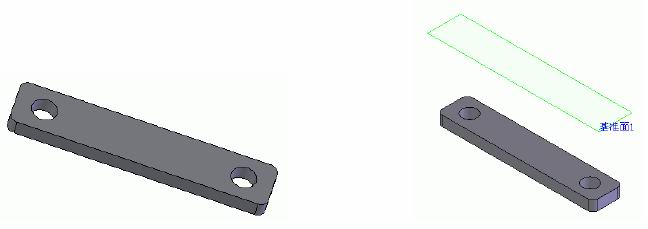

(4) 单击【拉伸凸台】图标，将拉伸深度设为10mm，生成实体【拉伸1】(如图4.62所示)。

(5) 选取上视基准面，单击【参考几何体】图标，在属性管理器中将与上视基准面间的距离设为75mm，插入基准面1(如图4.63 所示)。


                图4.62 拉伸1                                        图4.63 插入基准面1

(6) 选取基准面1，单击打开草图2。

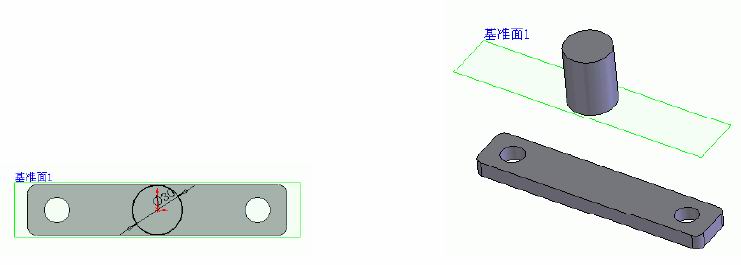

(7) 绘制一个直径为30mm 的圆，添加几何关系使该圆的圆心与坐标原点重合(如图4.64 所示)。

(8) 单击，将拉伸深度设为40mm，生成圆柱体实体【拉伸2】(如图4.65 所示)。

        图4.64 草图2                                                 图4.65 生成圆柱体实体

2. 构建筋板模型

(1) 选取右视基准面，单击打开草图3。

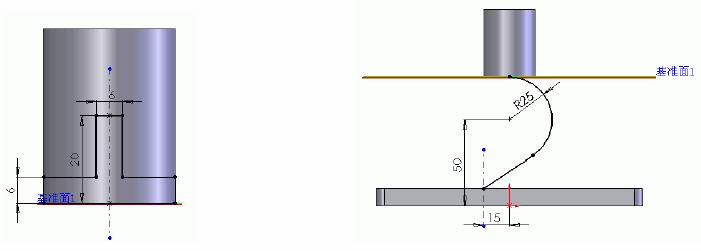

(2) 按照图4.66 绘制草图3，图中下方水平直线与基准面1 重合，垂直中心线与拉伸2的轴线重合。

(3) 退出草图3，选取前视基准面，单击打开草图4。

(4) 参照图4.67 绘制草图4；图4.67 中的直线与R25 圆弧相切。

       图4.66 草图3                                       图4.67 草图4
