(5) 退出草图4，单击特征工具栏中的【扫描】图标，选取草图3 作为扫描轮廓，选取草图4 作为扫描路径，确定扫描属性管理器中的【合并结果】复选框被选中(如图4.68 所示)，单击生成筋板模型(如图4.69 所示)；该模型将底座和圆柱体实体桥接成为一个实体。由于底座的厚度要小于筋板的厚度，因此在图5.69 中会看到底座的底部露出了一部分筋板，在后面的建模过程中将其切除。

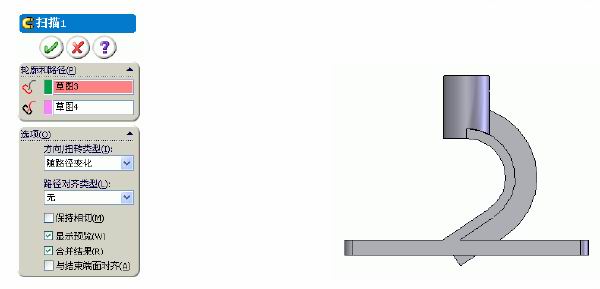

           图4.68 扫描属性设置                           图4.69 生成筋板模型

    3. 构建中部圆柱体实体

(1) 选取右视基准面，单击【参考几何体】图标，将距右视基准面的距离设为60mm，插入基准面2(如图4.70 所示)。

(2) 选取基准面2，单击打开草图5。

(3) 按照图4.71 绘制草图5，图中垂直中心线过坐标原点，水平中心线距坐标原点的距离为50mm。

(4) 单击图标，将拉伸方向设为反向，终止条件设为【成形到下一面】，确定【合并结果】复选框被选中，单击，生成中部圆柱体实体【拉伸3】(如图4.72 所示)。

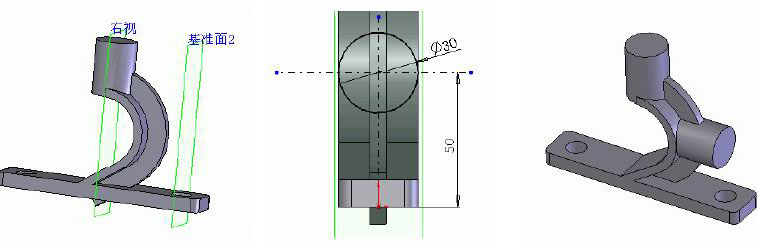

         图4.70 插入基准面2                    图4.71 草图5                         图4.72 拉伸3

4. 切除多余实体

(1) 选取实体【拉伸1】的侧表面，单击打开草图6。

(2) 按照图4.73 绘制草图6；图中垂直中心线过坐标原点。

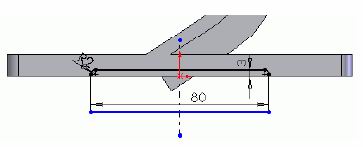

               图4.73 草图6

(3) 单击【拉伸切除】图标，将终止条件设为【完全贯穿】，生成【切除-拉伸1】(如图4.74 所示)。

(4) 选取上方圆柱体的上表面，单击打开草图7。

(5) 绘制一个直径为15mm 的圆，添加几何关系使该圆与圆柱体的外圆轮廓线同心(如图4.75 所示)。

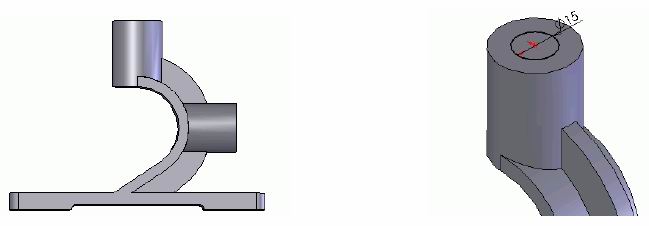

         图4.74 切除-拉伸1                                            图4.75 草图7

(6) 单击【拉伸切除】图标，将终止条件设为【给定深度】，将切除深度设为50mm，生成【切除-拉伸2】。

(7) 选取中部圆柱体的外表面，单击打开草图8。

(8) 绘制一个直径为15mm 的圆，添加几何关系使该圆与圆柱体的外圆轮廓线同心(如图4.76 所示)。

(9) 单击【拉伸切除】图标，将终止条件设为【完全贯穿】，生成【切除-拉伸3】(如图4.77 所示)。

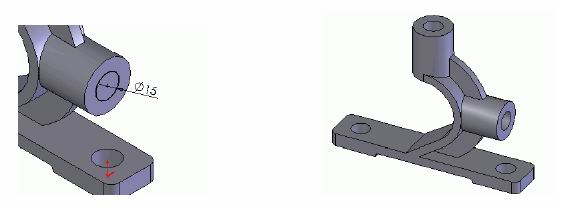

     图4.76 草图8                                    图4.77 切除-拉伸3

(10) 单击【圆角】图标，将圆角半径设为2mm，参照图4.60，选取相应的边线，生成圆角，完成跟刀架模型的构建。
