创建如图2.1 所示的法兰盘零件模型。


           图2.1 法兰盘模型

     分析

   图2.1 所示为法兰盘零件的模型。该零件的主体为两个同轴的圆柱体组合体，组合体中心有一个台阶孔，表面均匀分布12 个等径的圆孔和加强筋，部分轮廓线为圆角过渡。该零件建模时，可以首先利用拉伸凸台特征来构建两个圆柱体组合体，然后在组合体中心利用拉伸切除特征构建台阶孔。由于法兰表面的圆孔和加强筋是围绕零件中心轴均匀分布的，因此只要建立一个圆孔和加强筋，再利用圆周阵列特征复制出其他的孔和加强筋，而不必一个个地分别构建。最后再生成圆角过渡。其具体的建模过程如下。

    学习目标

   掌握利用拉伸切除、圆周阵列、添加加强筋、倒圆角等特征操作构建三维实体模型的方法。

     求解步骤

     1. 构建圆柱组合体

  (1) 单击，打开一个新的绘图窗口。

  (2) 在设计树中选取【前视】基准面，单击，开始绘制草图。

  (3) 单击，移动光标至坐标原点处，按下鼠标左键，拖动鼠标，绘制一个以原点为圆心的圆，利用智能尺寸工具将其直径设为120mm。

  (4) 单击特征工具栏中的图标，设定拉伸深度为20mm，生成圆柱体1。

  (5) 选择圆柱体上的外端平面，单击，建立草图2。

  (6) 在草图2 上，绘制一个以坐标原点为圆心，直径为75mm的圆。

  (7) 单击，将拉伸深度设为30mm，生成圆柱体2，所构建的圆柱体组合体如图2.2所示。


             图2.2 圆柱体组合体

     2. 生成台阶孔

  (1) 选取圆柱体2 的外端平面，单击开始绘制草图。

  (2) 单击，拖动鼠标，绘制一个圆，并利用智能尺寸工具将该圆的直径设为55mm。

  (3) 单击绘图工具栏中的【添加几何关系】图标，选取该圆的圆心及圆柱体2 轮廓圆的圆心，将其几何关系设为【重合】，然后在所选的平面上绘制一个以圆柱体轴线为圆心，直径为55mm的圆，如图2.3 所示。

  (4) 单击特征工具栏中的图标，设定切除方式为【给定深度】，深度D1 设为30mm，单击，生成一个深度为30mm的圆孔(切除-拉伸1)。

  (5) 选取圆孔的底面，单击打开新的草图，单击，将光标移动至圆孔的圆心处，拖动鼠标，绘制一个与圆孔同心，直径为60mm的圆，如图2.4 所示。


           图2.3 绘制草图3                      图2.4 绘制草图4

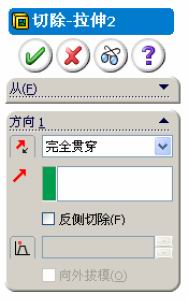

  (6) 单击特征工具栏中的图标，设定切除方式为【完全贯穿】(如图2.5 所示)，单击，生成一个直径为60mm的通孔(切除-拉伸2)，如图2.6 所示。


        图2.5 设定切除参数                          图2.6 生成切除-拉伸2

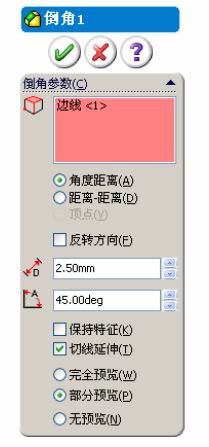

  (7) 单击特征工具栏中的图标，选取两个圆孔间的轮廓线，如图2.7 所示设定倒角属性管理器中的参数，单击，生成倒角。

       3. 生成均布圆孔

  (1) 选取如图2.8 所示的平面，单击，开始绘制草图5。


       图2.7 设置倒角参数                 图2.8 选取平面

  (2) 单击视图工具栏中的图标，在下拉菜单中选取【正视于】，调整视图，单击，绘制一个直径为12mm，圆心距圆柱体轴心47mm的圆(如图2.9 所示)。

  (3) 单击特征工具栏中的“切除-拉伸”图标，在属性管理器中将切除方式设为【完全贯穿】，生成如图2.10 所示的圆形通孔(切除-拉伸3)。


             图2.9 绘制草图5                        图2.10 生成圆形通孔
