(4) 单击特征工具栏中的【参考几何体】图标，在下拉菜单中选取基准轴，如图2.11 所示。属性管理器窗口出现如图2.12 所示的界面，单击特征【切除-拉伸1】的内表面，基准轴属性管理器中出现【面<1>】，表明该表面为基准轴的参考表面。单击属性管理器中【圆柱/圆锥面】图标，则在绘图窗口中切除-拉伸1 的轴心处出现一条与实体轴心重合的基准轴(如图2.13 所示)，单击完成基准轴的建立。


    图2.11 参考几何体菜单图      2.12 基准轴属性管理器                   图2.13 生成基准轴

  (5) 单击特征工具栏中的【圆周阵列】图标，在弹出的圆周阵列属性管理器中，可以看到系统已经将基准轴1 默认为阵列轴，将实例数设为12，选取【等间距】复选框，角度就自动变成了360°；单击设计树中特征【切除-拉伸3】，则φ 12 的圆孔被选中，这意味着该圆孔将被复制为沿环绕基准轴1 方向均匀分布的12 个圆孔，绘图窗口中出现用黄色轮廓线表示的圆周阵列特征的预览(如图2.14 所示)；单击，圆周特征绘制完毕，如图2.15所示。

  (6) 单击圆角特征，选取圆柱体2 外圆轮廓线及圆柱体1、2 的交线，将圆角半径设为2mm，单击，完成圆角绘制。

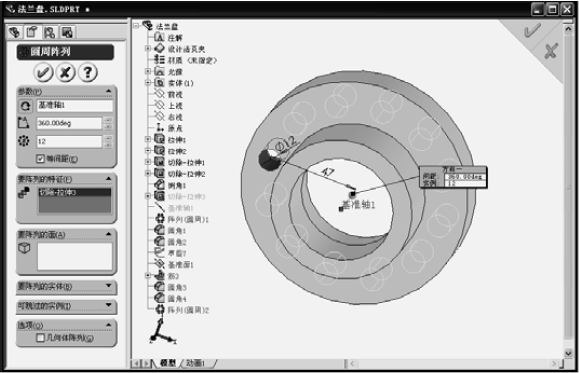

                图2.14 设定圆周阵列参数

              图2.15 生成圆周阵列特征

     4. 构建拉伸筋

  (1) 如图2.16 所示，选取圆柱体1(拉伸1)的端面，单击【标准视图】图标，在下拉菜单中选择【正视于】命令，将视图调整为正视于所选平面。

  (2) 单击，开始绘制新的草图(草图6)，单击【中心线】图标，以坐标原点为起点，绘制一条水平线和一条斜线；利用【智能尺寸】将两条直线的夹角设为15°(如图2.17所示)。


         图2.16 选取圆柱体1 的端面                 图2.17 绘制草图6

  (3) 退出草图，单击【参考几何体】图标，选择【基准面】命令，分别单击草图6 中的15°斜线和设计树中的坐标原点，则在基准面属性管理器中的【选择】栏中出现【点1@原点】和【直线1@草图6】，同时【通过直线/点】图标自动被点亮(如图2.18 所示)，单击，生成基准面1。

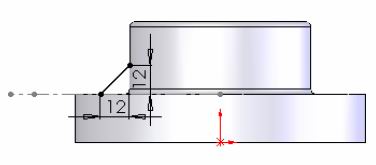

  (4) 单击【正视于】图标调整视图，单击打开草图7；如图2.19 所示绘制一条直线并标注尺寸。


        图2.18 建立基准面1                        图2.19 绘制草图7

  (5) 单击特征工具栏中的图标【筋】，属性管理器栏中弹出筋的属性管理界面(如图2.20 所示)，单击，使筋在厚度方向上对称于该直线，并将加强筋的厚度T1 设为5mm，单击并单击【反转材料边】复选框使拉伸方向与草图平行且指向圆柱体一侧(如图2.21 所示)。单击生成加强筋1(如图2.22 所示)。


 图2.20 设置筋的参数        图2.21 加强筋的拉伸方向                           图2.22 生成加强筋图

  (6) 选取加强筋四周的轮廓线，单击【圆角特征】图标，将圆角半径设为1mm，单击，生成筋的圆角特征，如图2.23 所示。


              图 2.23 生成圆角特征

  (7) 单击【圆周阵列】图标，单击圆周阵列属性管理器中的阵列轴【参数】(如图2.24所示)，显示为红色时表明该参数栏被激活；单击绘图窗口左上角【实体】图标，在展开的设计树中选取【基准轴1】，则基准轴1 成为陈列轴；将阵列数量设为12，单击【等间距】复选框，使其被选中；单击【要阵列的特征】栏，在设计树中选取筋及上第(6)步中建立的圆角特征，绘图窗口中出现将要生成的阵列的预览(如图2.25 所示)，单击，完成阵列特征的构建。至此法兰盘模型构建完毕。


        图2.24 圆周阵列属性                图2.25 圆周阵列预览
