                         传动轴的建模

    实例说明

   创建如图1.1 所示的台阶轴零件模型。

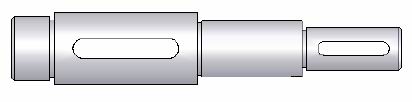

        图1.1 传动轴模型

    分析

   图1.1 所示为一个传动轴的主视图。该零件是一个具有键槽和退刀槽的台阶轴。台阶轴的建模读者已经很熟悉了,关键是键槽和退刀槽的构建。本节将采用切除的方式来生成键槽和退刀槽。

     学习目标

    掌握利用拉伸切除及旋转切除特征构建表面具有沟槽的轴类零件的建模方法。

     求解步骤

     1. 构造台阶轴

  (1) 单击,打开一个新的零件设计窗口。

  (2) 在主视图上绘制一个以坐标原点为圆心,直径50mm的圆;拉伸该圆形成一个长度为100mm的圆柱体1。

  (3) 以该圆柱体为基体,在其左端构造一个直径为40mm、长30mm的圆柱体2。

  (4) 在圆柱体的右端分别构造直径40mm、长73mm和直径30mm、长70mm的圆柱体。构造好的台阶轴如图1.2 所示。

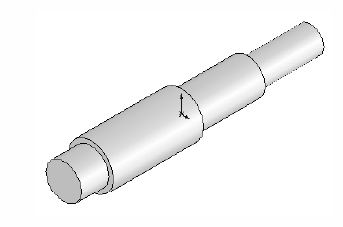

                     图1.2 构造台阶轴

  (5) 对该台阶轴两端外圆边线倒角,倒角宽度为2mm。

     2. 构造退刀槽

   在“台阶轴的建模中”采用拉伸的方法来建立退刀槽。本节将利用“旋转切除”特征来构造退刀槽。采用切除的方法构造沟槽类实体更贴近于零件的加工过程,比较符合工程技术人员的思维习惯。其过程如下。

  (1) 在设计树中单击【右视】参考平面,单击开始草图绘制。

  (2) 在视图工具栏内单击【右视】图标,将绘图区草图调整为右视图状态;单击草图绘制工具栏中的图标,将光标移动至草图的左端,按下鼠标左键拖动鼠标至草图右端,绘制一条过原点的中心线(如图1.3 所示)。

  (3) 单击,将光标移动至圆柱体2 与圆柱体1 的连接处,按下鼠标左键,拖动鼠标绘制一个矩形。利用智能尺寸工具将该矩形的宽设为3mm,高设为2mm。如图1.4 所示。

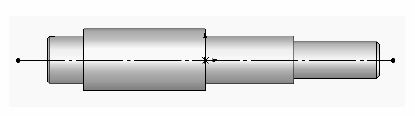

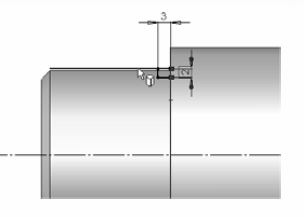

               图1.3 绘制中心线                                           图1.4 绘制矩形

  (4) 单击绘图工具栏中的【添加几何关系】图标,弹出【添加几何关系】的属性管理界面后,分别选取矩形的上横线和圆柱体1 的水平轮廓线,【所选实体】栏中出现【侧影轮廓边线<1>】和【直线<2>】。单击【共线】按钮,使两者共线;选取矩形右侧竖线和圆柱体1、2 之间的垂直边线,单击【共线】按钮使两者共线。单击完成添加几何关系。此时该矩形为完全定义。

  (5) 选取该矩形,按住Ctrl 键,将光标移动到已选中的矩形处,按下鼠标左键,拖动鼠标至圆柱体1 与圆柱体3 交线处,松开鼠标和Ctrl 键,该矩形被复制到该处。

  (6) 添加几何关系,使矩形左侧竖线与圆柱体1、3 的交线共线,使矩形上横线与圆柱体3 的水平轮廓线共线。

  (7) 参照上述步骤将该矩形复制到圆柱体3、4 的交线处,并添加几何关系。

  (8) 单击特征工具栏中的【旋转切除】按钮,属性管理器中出现【切除-旋转】属性管理界面(如图1.5 所示),【旋转参数】栏中的参数表明,旋转轴为【直线1】,即以中心线为轴,按【单一方向】旋转360°切除草图所经过的实体。单击按钮,旋转切除完毕,构造出3 个退刀槽(如图1.6 所示)。


    图1.5 【切除-旋转】属性管理器                    图1.6 退刀槽的生成

    3. 构造键槽

  (1) 利用视图工具【前视】按钮将视图调整为前视图。

  (2)单击特征工具栏中的【参考几何体】图标,在下拉菜单中选择基准面(如图1.7 所示),在属性管理器中出现【基准面】属性管理界面(如图1.8 所示)。单击设计树中的【右视】基准面,在属性管理界面的视图栏中出现【右视】。将距离D 设为30mm,单击完成属性输入,则在视图窗口中出现了一个与右视图距离为30mm的基准平面(如图1.9 所示)。

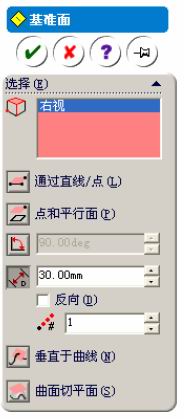

      图1.7 参考几何体菜单      图1.8 【基准面】属性管理界面       图1.9 新建基准面

  (3) 选中新建的基准面1,单击开始绘制草图。

  (4) 单击,拖动鼠标从左到右绘制一条过原点的中心线(如图1.10 所示)。


                图1.10 绘制水平中心线

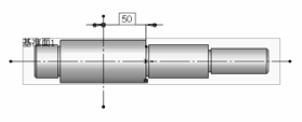

   (5) 拖动鼠标绘制一条垂直的中心线,利用智能尺寸工具将中心线与圆柱体1 右端边线的距离标注为50mm(如图1.11 所示)。


                 图1.11 绘制垂直中心线

  (6) 单击,拖动鼠标在草图中绘制一条水平直线段,利用智能尺寸工具将该线段长度标注为60mm,将该直线段与水平中心线的距离标注为7mm。

  (7) 单击【添加几何关系】图标,分别选取该直线段的左右端点和垂直中心线,单击添加几何关系属性管理界面中的【对称】图标,使该线段的两端对称于垂直中心线(如图1.12所示)。

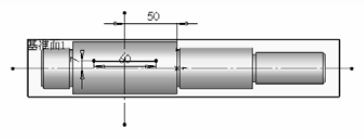

                    图1.12 绘制水平线段

  (8) 按住Ctrl 键,依次单击水平中心线和水平线段,这两个对象均被选中;单击草图工具栏中的【镜像实体】图标,绘出另一条与该直线对称的线段(如图1.13 所示)。

  (9) 单击草图工具栏中的图标,分别单击两个直线段的右端端点,绘制一条与两直线相切的圆弧;再分别单击两个直线段的左端点,绘制另一条圆弧,构成一个封闭的几何体(如图1.14 所示)。

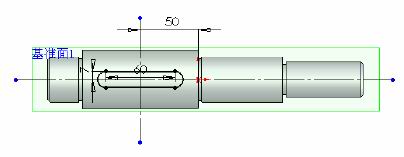

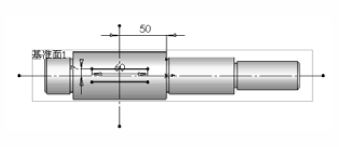

          图1.13 镜像直线段                                    图1.14 绘制圆弧

  (10) 单击特征工具栏中的图标,属性管理器中出现【切除-拉伸】属性管理界面(如图1.15 所示),将切除深度D1 设为9mm,单击,切除特征绘制完成。

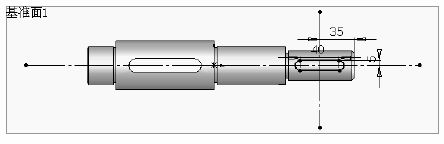

  (11) 在设计树中选取基准面1,单击在圆柱体4 的投影位置上绘制一个如图1.16 所示的草图7。


     图1.15 【切除-拉伸】属性管理界面          图1.16 绘制草图7

(12) 单击,设定拉伸深度为19mm,单击,键槽实体构建完毕。传动轴模型至此也构建完毕。
