第5章 阵列(4)

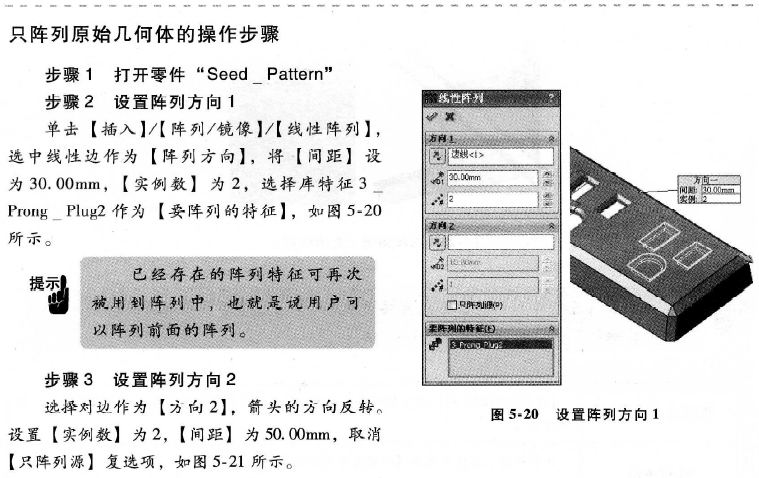

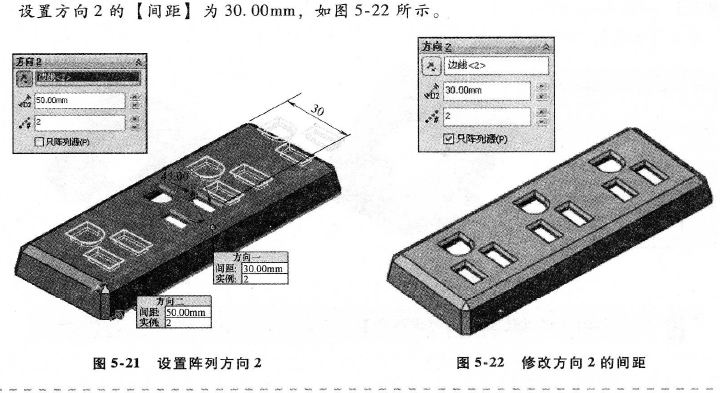

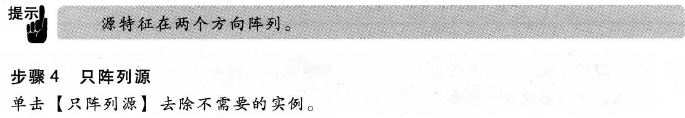

5.6 使用只阵列源
创建双向阵列时,系统默认阵列第一个方向的所有几何体,使用【只阵列源】命令只阵列原始几何体。当两个方向的向量相同时,通常使用这个命令以防止结果中的重合。

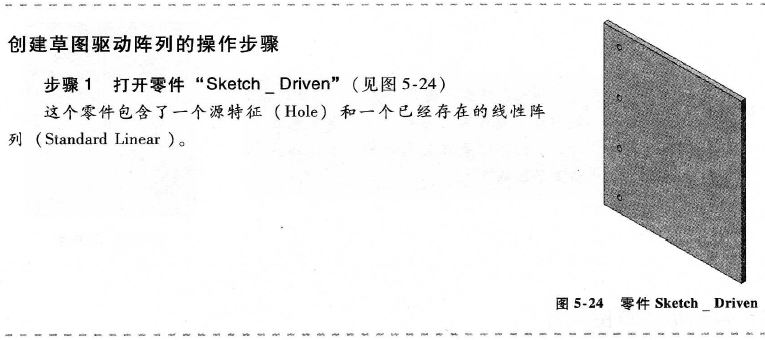

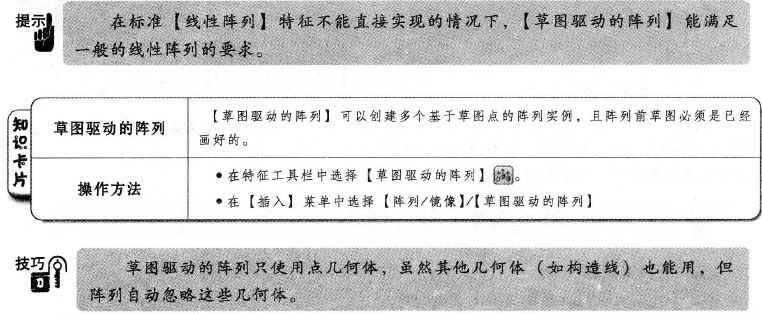

5.7 草图驱动的阵列

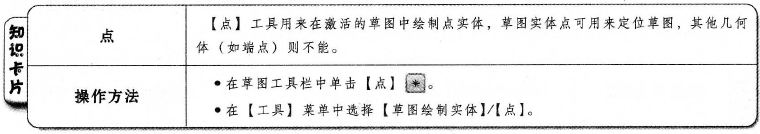

【草图驱动的阵列】由草图点来控制创建线性阵列实例,参考可以是阵列源的重心或者指定点。

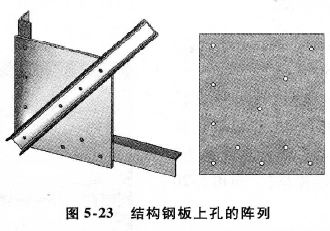

图5-23所示是关于结构钢板上孔的阵列。
