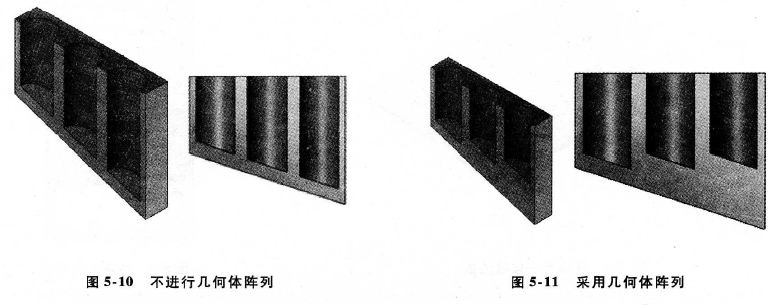

| 5.3.1 删除实例 在阵列预览中，选中实例重心的标记,就能删除该实例。但是,源特征是不能被删除的。每个实例用数据格式(2,3)来标识。  5.3.2 几何体阵列 从源几何体创建所有实例要耗费大量的时间,使用【几何体阵列】能有效地缩短这一时间。只有 源和实例的几何体相同或者相似的时候,才能使用几何体阵列。 1.不进行几何体阵列 如果清除了【几何体阵列】选项,源的终止条件也应用于实例。例如,将蓝色源【到离指定面指定的距离】的拉伸切除终止条件应用到橘色实例上,强制它运用与源实例相同的终止条件,结果如图5-10所示。 2.采用几何体阵列 如果选中了【几何体阵列】复选项,则使用源的几何体来阵列,而忽略此拉伸切除特征的终止条件,结果如图5-11所示。   5.4 圆周阵列 根据旋转中心、角度和复制数目,使用【圆周阵列】创建实例。实例依赖于原始实体，阵列的特征随着原始实体改变而改变。     5.5 镜像 【镜像】在平面的另一侧复制原始实体或者创建实例。实例依赖于原始实体,阵列的特征随着原始 实体的改变而改变。  要通过一个面来镜像所有的几何实体,在【镜像面】/【基准面】中选择一面,在【要镜像的实体】 中选择一个实体。    |
