| 你当前的位置：主页→SolidWorks→零件与装配体教程 | 第13章 自底向上的装配体建模(9) |

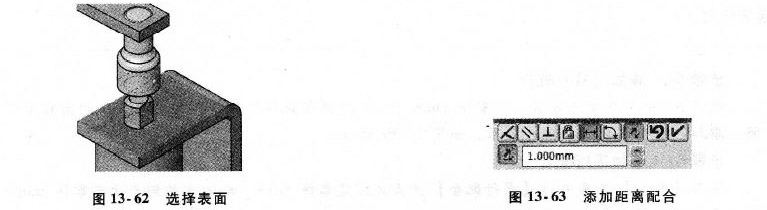

| 13.13,2 距离配合 【距离】配合允许所配合的零部件之间有一定间隙,可以把它当作指定偏移距离的平行配合。对于这种配合,通常不止有一个解,需要用【反转配合对齐】或【反转尺寸】等选项来决定两个零件的距离配合方法和位置。 步骤53 选择表面 选择零件bracket的顶部表面和零件crank-shaft的底部表面来创建距离配合关系,如图13-62所示。 步骤54 添加距离配合 指定距离为1.00mm,如图13-63所示。     当选择配合选项中的【只用于定位】命令时,无需添加配合关系的约束,就可以放置几何体。这种方法用于创建工程图视图。  13.14 打包 【打包】用于将装配体中所有相关文件收集到一个文件夹或zip(压缩)文件中,尤其适合用于很多装配体文件中的零部件在不同的文件夹中的情况。     |
