| 你当前的位置：主页→SolidWorks→零件与装配体教程 | 第13章 自底向上的装配体建模(5) |

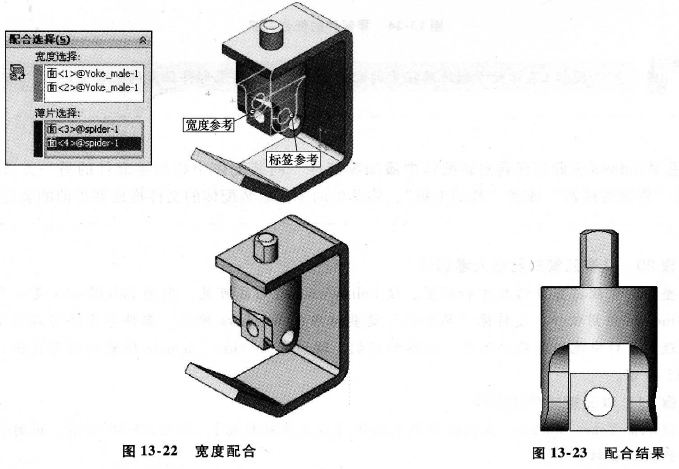

| 13.6.6 宽度配合 【宽度】配合是【配合】对话框中【高级配合】栏里的一个选项。选项中包含两个【宽度选择】 和两个【薄片选择】。薄片面以宽度面为中心来定位零部件。零件spider将以零件Yoke-male和Yoke-female为中心进行定位。  1.宽度选择 【宽度选择】选项的内容构成“外”表面,用以包含其他零部件。 2.薄片选择 【薄片选择】选项中的内容构成“内”表面,用以定位零部件。 表13-4列出了一些宽度选择和薄片选择的例子。 表13-4 宽度选择和薄片选择     步骤19 查看零部件的配合关系 在FeatureManager设计树中,展开零件spider文件。名为Universal Joint中的配合文件夹被添加到了已配合的各个零部件中,如图13-24所示。 该文件夹包含了利用零部件的参考几何体创建的各种配合关系。 该文件夹是【配合】文件夹的子集,而【配合】文件夹包含了已配合的所有配合关系。   3.利用Windows资源管理器向装配体中添加零部件 向装配体中添加零部件的另一方法是利用 Windows的“资源管理器”或者“我的电脑”, 将其中的零件或装配体的文件拖放到当前的装配体中。    |
