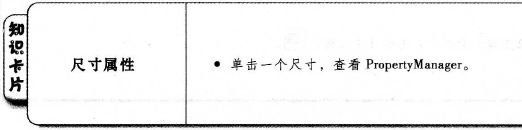

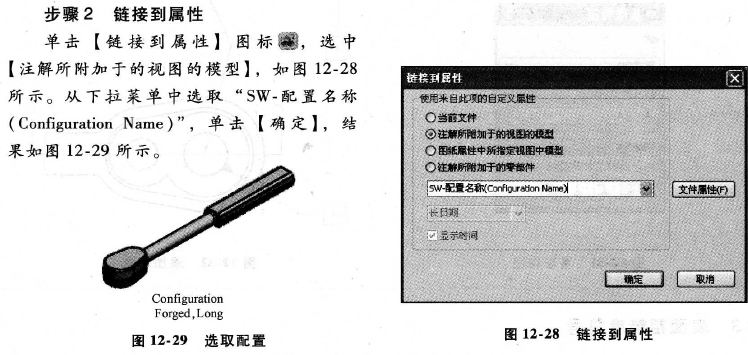

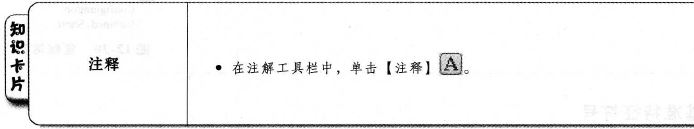

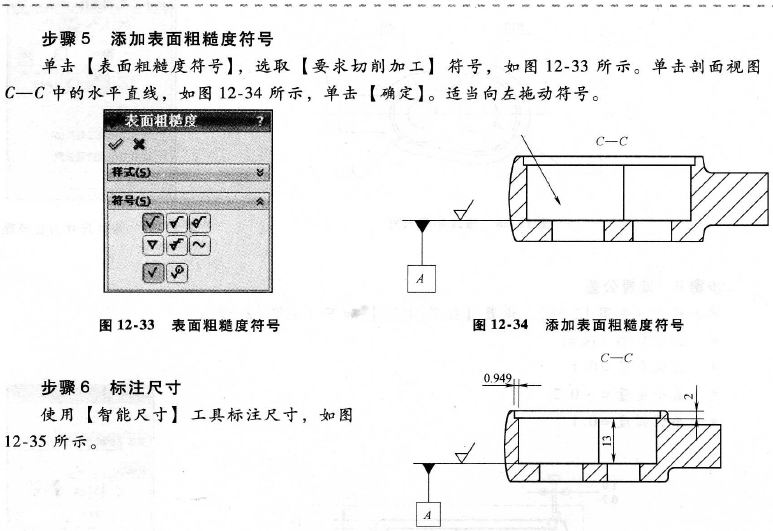

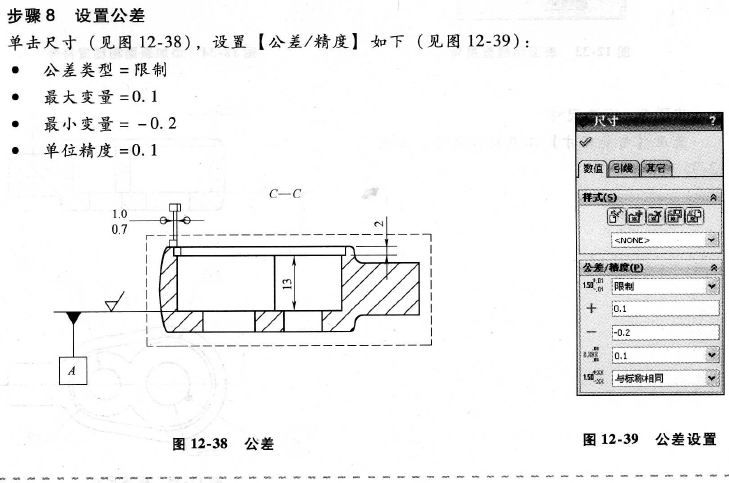

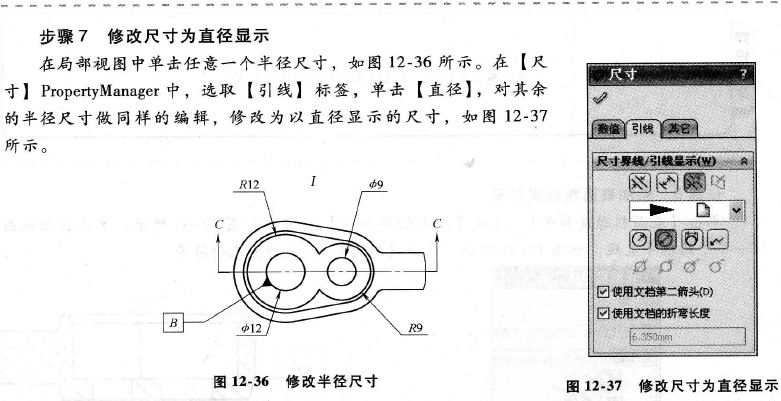

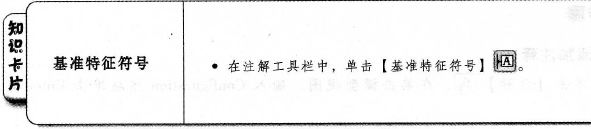

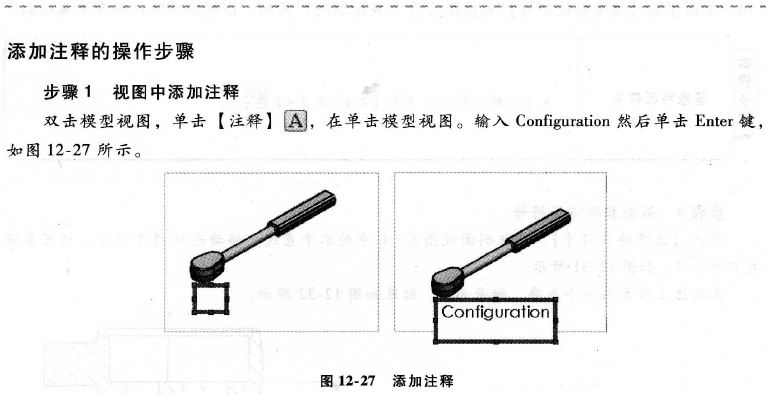

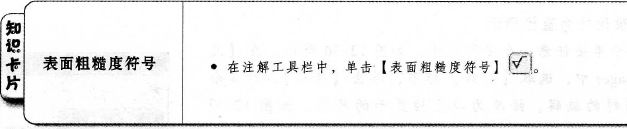

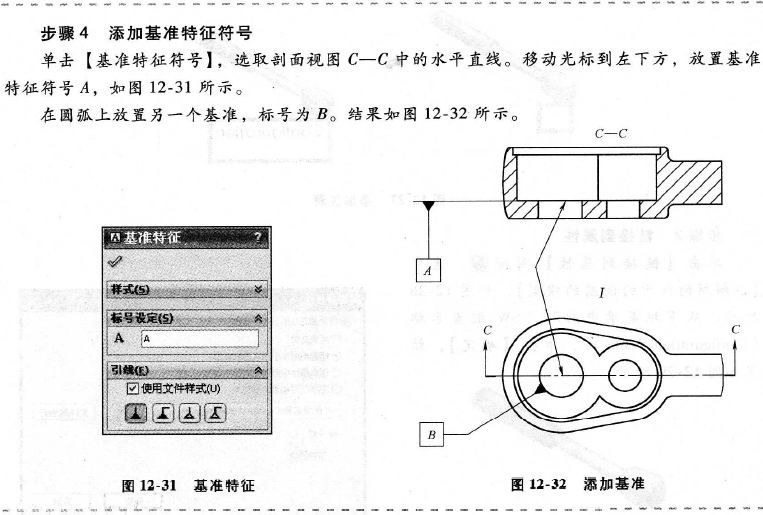

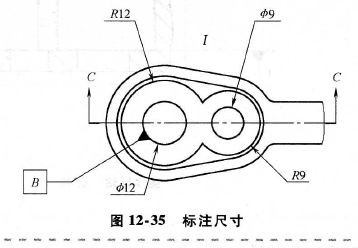

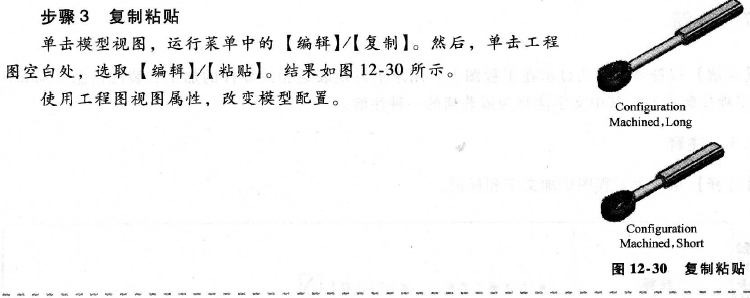

| 12.7 注解 【注解】以符号的形式显示在工程图上,用来更好地表达相关零件的加工、装配信息SolidWorks提供多种注解类型,其中文字注释为最普通的一种注解。 12.7.1注释 【注释】用来为工程图添加文字和标记。     12.7.2 基准特征符号 用户可以添加【基准特征符号】到投影为边(或轮廓线)的面,以便表明零件的参考基准面。   12.7.3 表面粗糙度符号 用户可以使用【表面粗糙度符号】指定零件表面的加工精度。    12.7.4 尺寸属性 可以通过选取尺寸,修改尺寸属性。选项内容由三个选项卡组成:【数值】、【引线】和【其它】。    |
