| 你当前的位置：主页→SolidWorks→零件与装配体教程 | 第12章 使用工程图(2) |

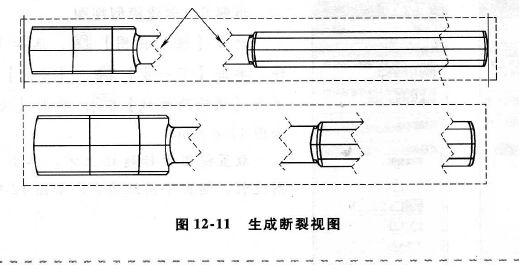

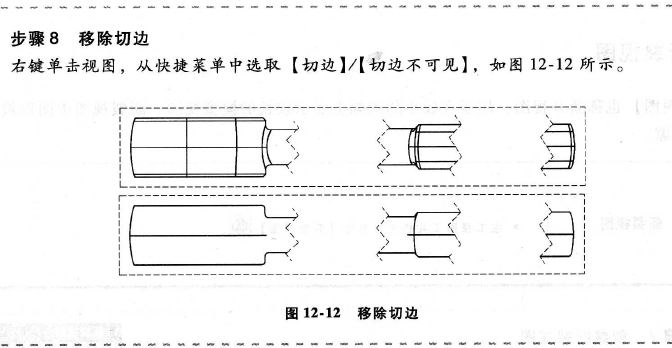

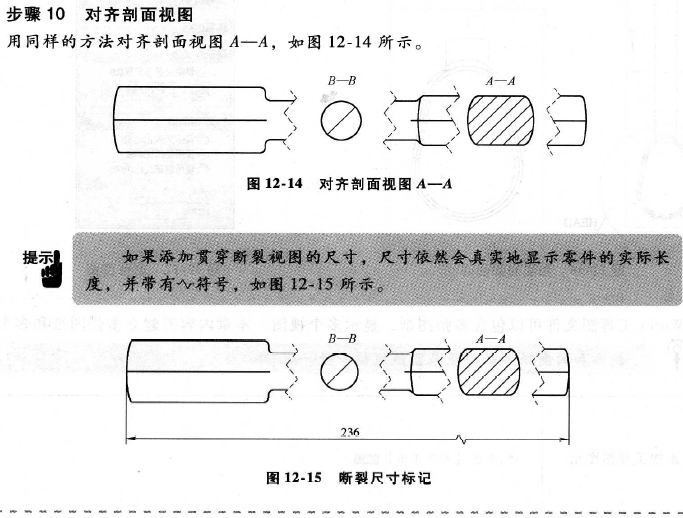

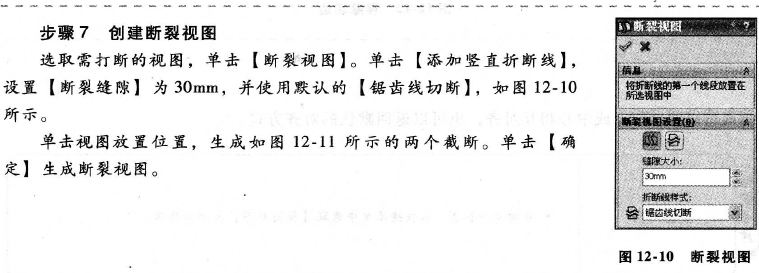

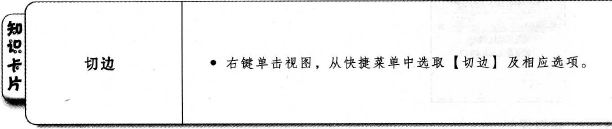

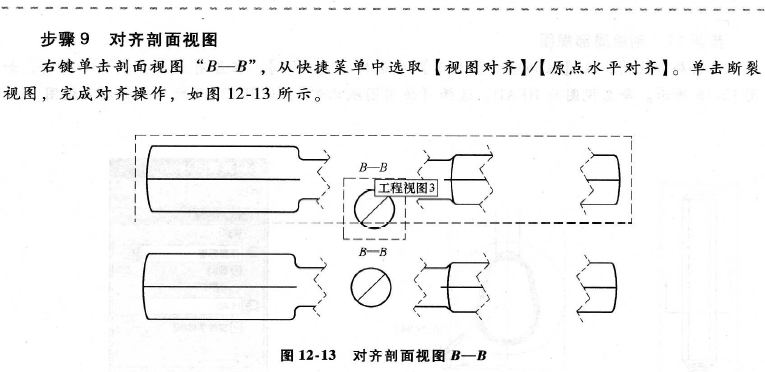

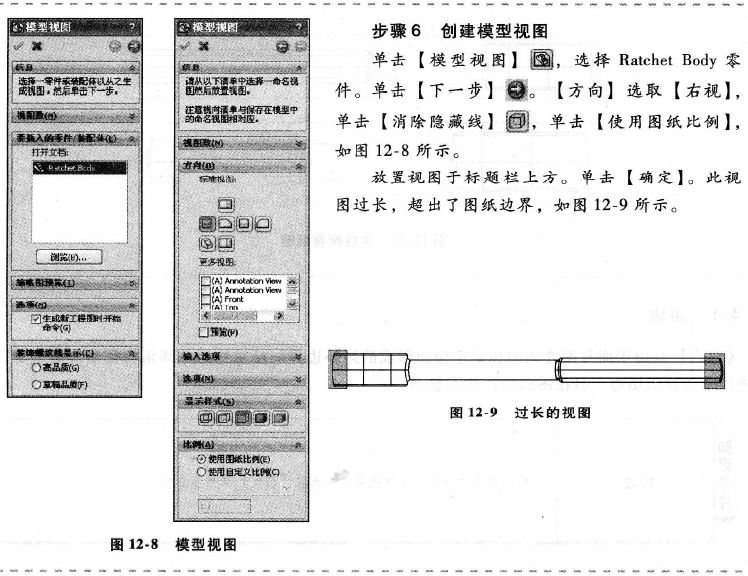

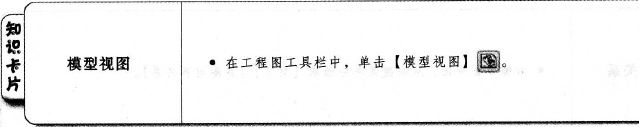

| 12.3 模型视图 【模型视图】根据预先设定的视图方向建立一个工程视图,如上视图、前视图、等轴测视图等。 【查看调色板】可用于建立基于方向的视图。   12.4 断裂视图 【断裂视图】也称断开视图,用于在较小的图幅上显示较长的模型视图。断裂视图中图形被截断线 打断形成间隙。    12.4.1 切边 【切边】是由于面与面之间的相切连接而形成的拓扑边界。最常见的是圆角特征形成的边界。在模型图中常常显示切边,但在图纸中往往不显示。   12.4.2 视图对齐 视图可以通过原点或中心相互对齐,也可以返回默认的对齐方式。    |
