第10章零件配置(5)

       练习10-2 更多配置
  本练习的主要任务是利用一个现有零件(见图10-33),创建配置。新创建的特征将通过配置进行控制。

   本练习应用以下技术:
·添加配置。
·配置尺寸。
  (1)配置形状
  通过压缩特征、修改尺寸建立表10-3所示配置。

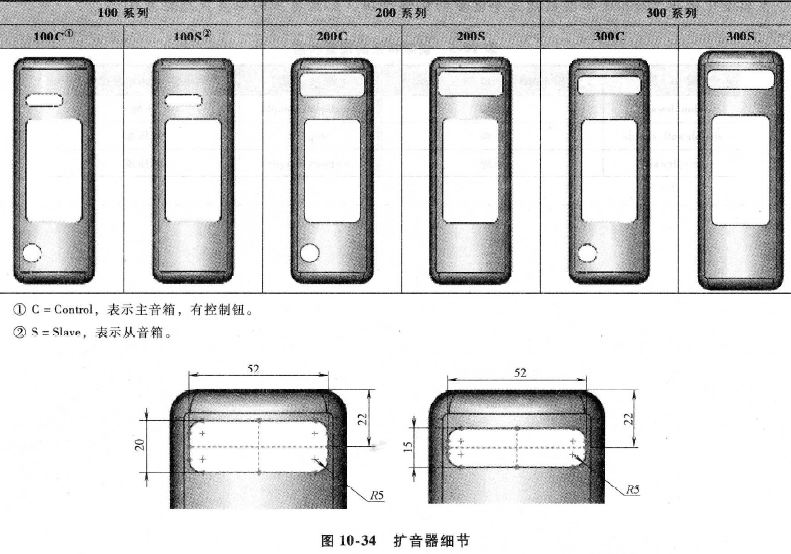

  (2)扩音器细节扩音箱特征的尺寸从2O0到300系列不等,如图10-34所示。
                    表10-3 不同特征创建的配置的形状

      练习10-3 使用配置

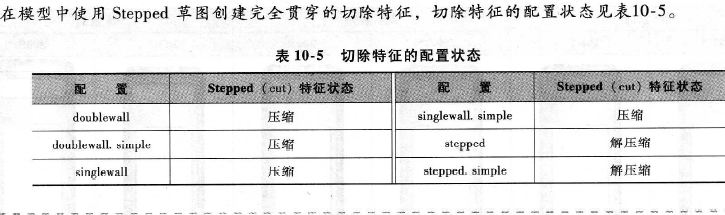

  本练习的主要任务是利用一个现有的包含多个配置的零件,添加新特征并修改其他特征,如图10-35所示。

| 本练习应用以下技术:
·修改配置。
·编辑带有配置的零件。
