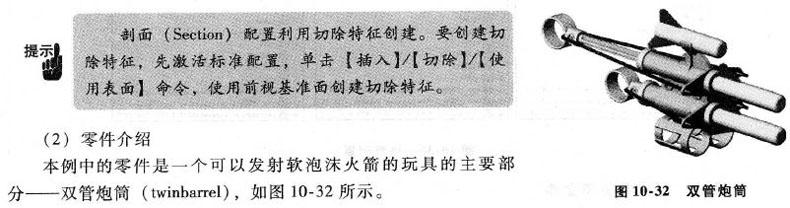

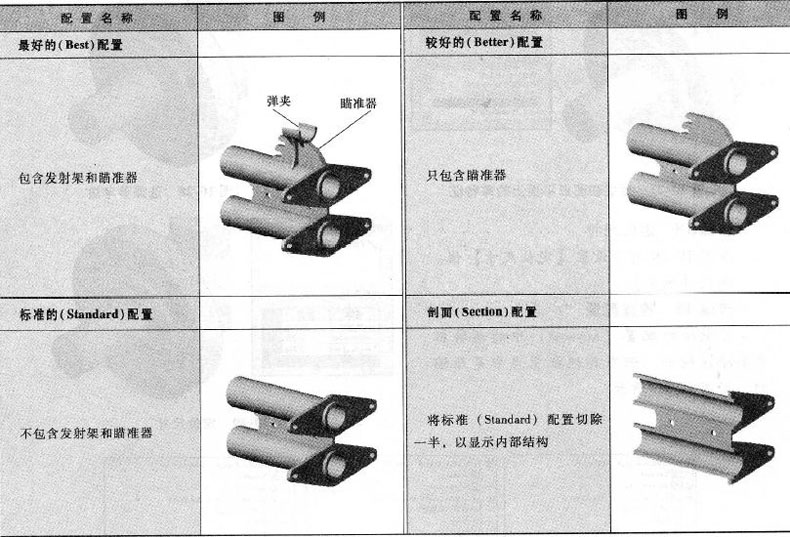

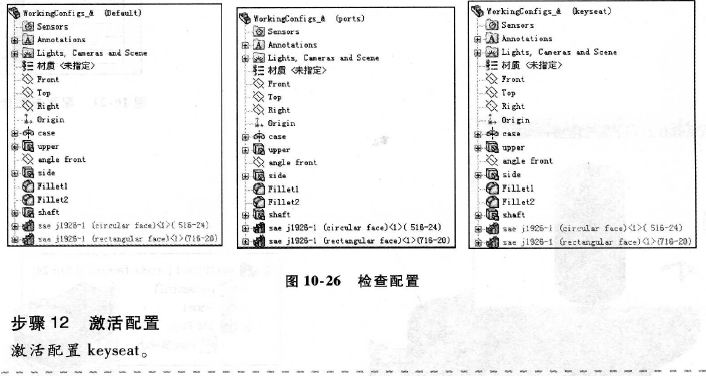

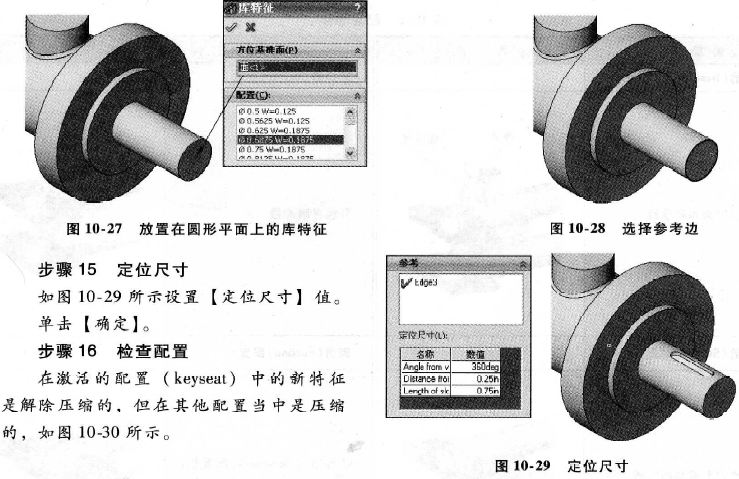

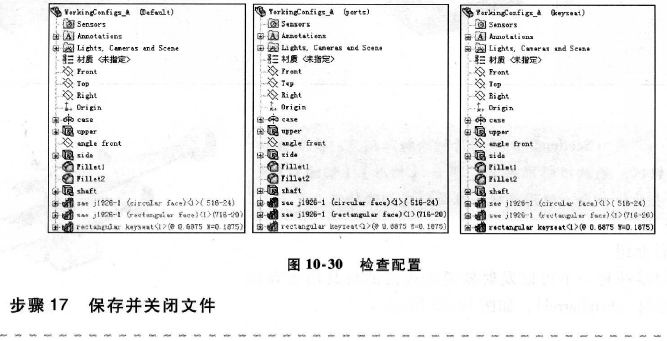

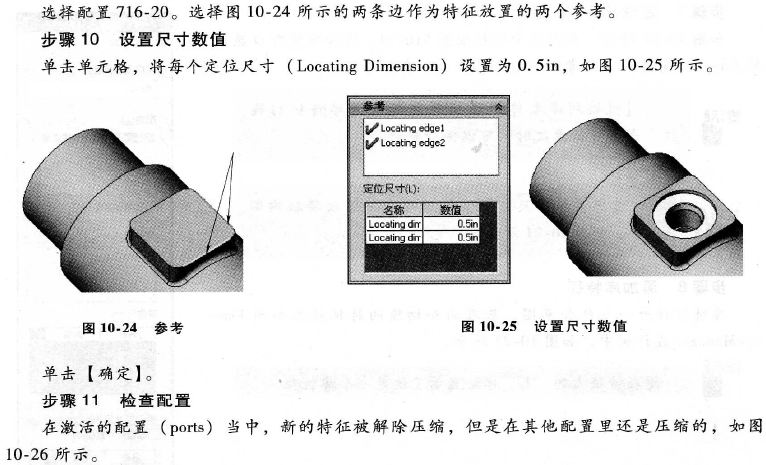

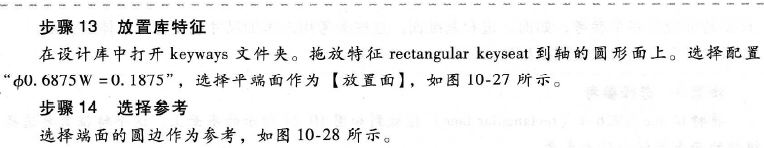

| 10.5.2 多参考 许多特征包含多个参考,如面、边和基准面。这些参考用来添加尺寸或设置几何体的关系。 如果参考没有正确连接到模型的几何体上,将会悬空。    10.5.3 放置在圆形平面上 有些特征需要连接到此零件模型的图形平面上,这就要求将库特征拖放到这个面上。本例中,放 置面是在拖放后选择的。    练习10-1 配置 本练习的主要任务是利用一个现有零件,创建零件的一系列配置,如图10-31所示。通过在不同的配置中压缩不同的特征,创建零件的不同版本。  本练习应用以下技术: ·添加新配置。 ·压缩特征。 (1)配置形状 打开已有零件config part。按照表10-2的说明和给定的名称建立配置。在必要情况下,添加某些特征。   |
