使用 3D 草图生成炉架框架(续)
-
单击直线 （草图工具栏），从 135mm 线段的端点开始继续绘制其它线段。每次开始绘制新的线段时，当前座标系的原点显示在新线段的起点处，以帮助您确定方向。
 绘制近似长度的以下线条，然后在以后标注准确长度尺寸。
-
沿着 Y 轴 向下绘制 15。
-
沿着 X 轴 绘制 15。
-
按 Tab 键将草图基准面切换到 YZ 基准面 。
-
沿着 Z 轴 绘制 240。
-
按两次 Tab 键以切换到 XY 基准面。
-
沿着 X 轴绘制 15。
-
沿着 Y 轴向上绘制 15。
-
沿着 X 轴绘制 135
-

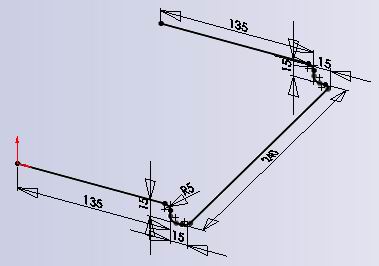

如图所示标注每个线段的尺寸。
-
单击绘制圆角 （草图工具栏），以 5mm 圆角来圆角处理每个交点。
若想圆角处理交叉点，选择两条线汇合的点。
-
单击 3D 草图 （草图工具栏）来关闭草图。
-
将零件保存为 Rack.sldprt。
