在本课中，您将通过沿 3D 草图扫描一个圆来建造金属丝炉架的外框。完成半个炉架之后，您然后可使用镜向所有功能完成该模型。
首先生成外框的 3D 草图。
单击新建（标准工具栏），然后生成一新零件。
单击 3D 草图（草图工具栏）。

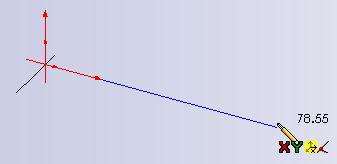

单击直线（草图工具栏），然后在 XY 基准面上从原点开始绘制一条约 135mm 长的直线。在 XY 基准面上水平绘制草图时，指针形状变成。
绘制近似长度的线段，然后标注准确尺寸。
单击选择（标准工具栏），然后选择直线的起点。
在 PropertyManager 中，确保该端点准确位于原点（0、0、0，如参数下所示），与原点重合（如现有几何关系中所示）并完全定义（如信息中所示）。
如果端点没位于原点：
在参数下，将 X 坐标、Y 坐标和 Z 坐标均设定为 0。
单击添加几何关系中的 固定。
现在，该点完全定义，如信息中所示。
减少草图的大小以在图形区域的右侧提供更多的草图绘制区域。
上从原点开始绘制一条约 135mm 长的直线。在 XY 基准面上水平绘制草图时，指针形状变成
。
绘制近似长度的线段，然后标注准确尺寸。
