SolidWorks中各种剖视图的创建 |

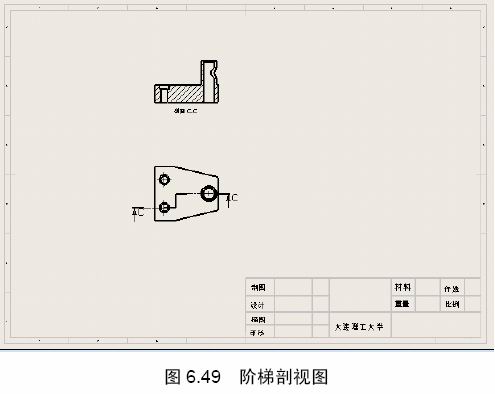

| SolidWorks中各种剖视图的创建(4) 实例3 创建阶梯剖视图 创建如图6.49 所示的阶梯剖视图。  求解步骤 1. 打开零件模型 打开要半剖视的零件。打开的零件如图6.50 所示。  2. 用模型视图方法创建零件的俯视图 (1) 调出绘制好的工程图，方法同上。 (2) 定义视图使之符合国标，方法同上例，在此不再赘述。 (3) 单击工程图工具栏中的【模型视图】图标  ，选择【前视】选项，如图6.51 所示，然后根据提示在零件模型区窗口中任意位置单击，然后在工程图中移动光标至合适位置，单击可生成零件的俯视图，如图6.52 所示。 3. 创建阶梯剖视图 (1) 使用草绘工具栏中的草绘工具，绘制如图6.53 所示的连续直线段作为剖切线，注意两条直线段通过对应的圆心。 (2) 框选草绘的连续直线段，一定保证全部选上，然后单击工程图工具栏中的【剖面视图】图标  ，系统显示剖视对话框，如图6.54 所示，选择【反转方向】选项，移动光标至俯视图上方合适位置，单击即可生成阶梯剖的主视图，如图6.55 所示。 (3) 由图6.55 可知：生成的阶梯剖视不满足要求，在转折处多了一条粗实线，可使用隐藏的方法将其隐藏，方法同上面介绍，修改后的图形如图6.56 所示。 (4) 最后整理的零件图参见图6.49 所示。将工程图文件存盘并退出工程图工作模式。 实例4 创建局部剖视图 创建如图6.57 所示的局部剖视图。  求解步骤 1. 打开零件模型 打开要半剖视的零件，方法同前面所述。打开的零件如图6.58 所示。  2. 用模型视图方法创建零件的主视图 (1) 调出绘制好的工程图，方法同上。 (2) 定义视图使之符合国标，方法同上例，在此不再赘述。 (3) 单击工程图工具栏中的【模型视图】图标 ，选择【前视】选项，然后根据提示在零件模型区窗口中任意位置单击，接下来在工程图中移动光标至合适位置，单击可生成零件的主视图，如图6.59 所示。 编辑：[YanYun] |
