SolidWorks中各种剖视图的创建 |

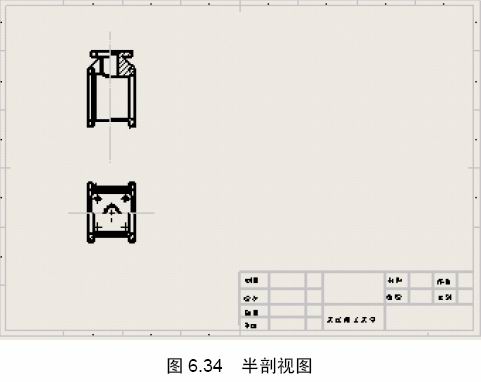

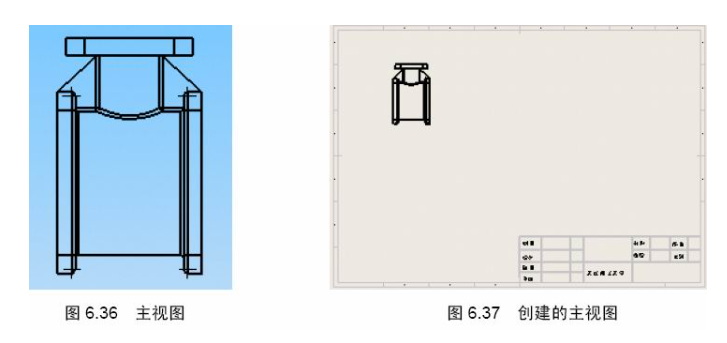

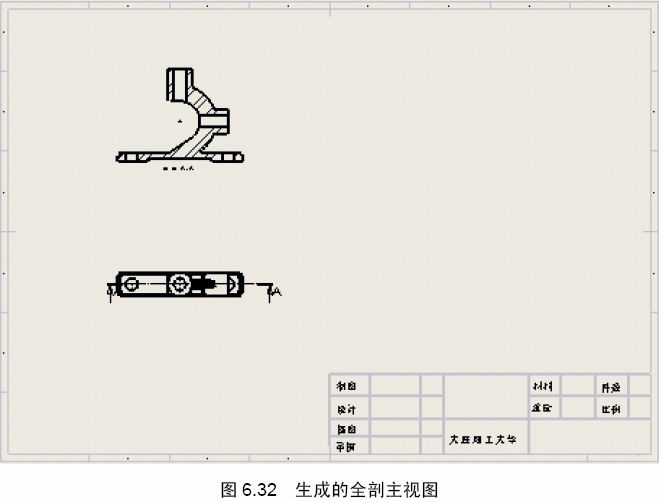

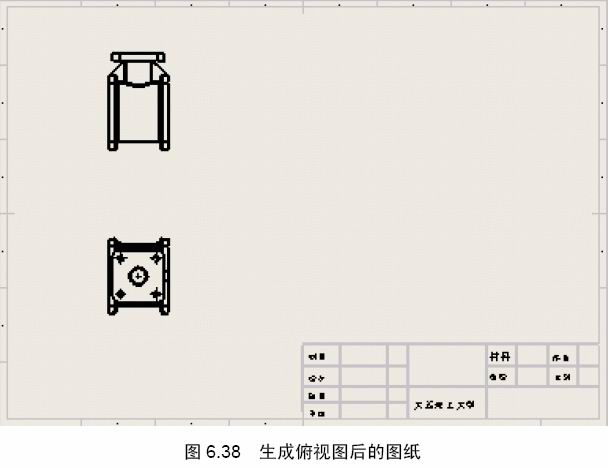

SolidWorks中各种剖视图的创建(2) 3. 创建零件的全剖主视图 (1) 使用草绘工具在创建的俯视图中草绘一条剖切线表示剖面位置,该线通过两个圆的圆心,如图6.31 所示。 ![]() (2) 单击选取草绘的剖切线,然后在工程图工具栏中单击【选取剖面视图】图标 ![]() ![]() (3) 剖切符号的位置可以移动,但不能删除,移动的方法为:单击选取要移动的对象,按住鼠标左键移动光标至合适的位置,放开鼠标左键即可。移动后的视图如图6.33 所示。 ![]() (4) 将工程图文件存盘并退出工程图工作模式。 实例2 创建半剖视图 创建如图6.34 所示的半剖视图。 ![]() 求解步骤 1. 打开零件模型 打开要半剖视的零件。打开的零件如图6.35 所示。 ![]() 2. 创建零件的俯视图 (1) 单击主工具栏中的【新建文件】图标 ![]() ![]() (2) 定义视图使之符合国标,方法同上例,在此不再赘述。 (3) 使用【模型视图】命令创建零件的主视图。首先在零件模式下观看默认的视图定向,看哪一种情形符合要求,本例中右视视图就是零件的主视图,如图6.36 所示。 (4) 单击工程图工具栏中的【模型视图】图标 ![]() ![]() (5) 使用投影视图的方法创建零件的俯视图,方法为:单击工程图工具栏中的【投影视图】图标 ![]() ![]() 编辑:[YanYun] |
