零件设计--拨摸斜度、圆角以及倒角特征--1

    本章中我们将学习如何在零件中建立圆角和倒角。同时，我们顺便学习一下对整个零件的镜象的操作，这样，我们在建立对称的零件时，便可以只建立其中一半，另一半采用镜象的方式就可以了。

圆角的分类：混合面圆角，等半径圆角，变半径圆角

倒角的分类：角度-距离，距离-距离，顶点-倒角。

我们首先建立一个零件，我们在学习圆角以及倒角时，将利用这个零件进行。

      §1.1 建立简单的拨摸斜度

   我们对已经建立好的零件，创建拨摸斜度。

• 点击拔模斜度按钮：
• 将零件的显示为：等轴测状态。
• 选择图示的三个面作为拔模面：
•
  选择基准面3作为中性面，输入拔模角：10，      按确定。

• 您作的拔模斜度对吗？

      §1.2 建立混合面圆角

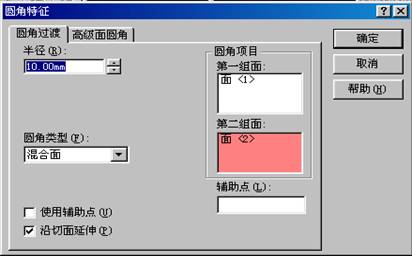

  1、点击圆角按钮。，出现对话框，不要理会半径的数值，圆角的类型选为：混合面，在圆角项目中，我们选FACE SET1作为第一组面的定义。FACE SET2作为第二组面的定义。

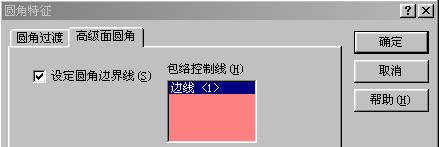

  2、点击“高级面圆角”标签，选中：设定圆角边界线，并选择上图中的HODE LINE作为：包络控制线，点击确定。

  3、观测一下，您作的对吗？注意，作为混合面圆角，有两种确定半径的方式：直接输入半径。或者以某一边作为圆角的终止。我们上述的做法是第二中。对比一下：

 直接输入半径R10，一边作为圆角的终止。
