零件设计--拨摸斜度、圆角以及倒角特征---2
§1.3 建立等半径的圆角
等半径圆角是最简单的圆角
点击圆角按钮。 |
|

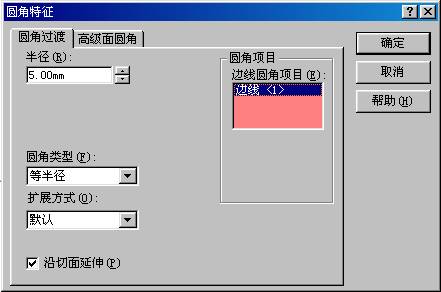

选择上图所示5mm的边，作为圆角的边，半径的值改成5mm,其他设置如图。
同样的方法，分别做另两边的圆角。
|
|
效果如图 |
|
§1.4 建立变半径的圆角
点击圆角按钮。 |

|
分别选中上述的边：（按住CTRL键）。
在弹出的对话框中，选中圆角类型为：便半径。

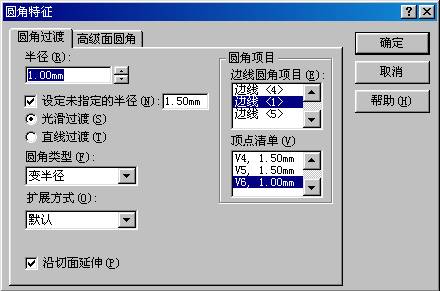

分别按上图所示尺寸给定各边的半径值。
按确定。
|
|
效果如图 |
|
§1.5 零件的镜象
好啦，下面，我们看一下这半个零件是如何变成整个的吧。
选择面：
选择菜单：插入-阵列/镜象-镜象所有。 |
|
出现对话框，点确定。
OK，比较EASY! |

|
§1.6 如何做倒角
选中零件圆形底面的边，点击倒角按钮： |
|
确定倒角的距离以及角度。点击确定，
倒角比较容易做，其他两种倒角的方法，您自己实验吧？)-: |
|
ok.
|
