solidworks仿真弹簧+动画制作教程--1

    鉴于很多朋友对这个问题一直解决不了，把教程做出来，希望望大家能够很好学习。通过本例学习，关联设计的思路和动画仿真的制作。

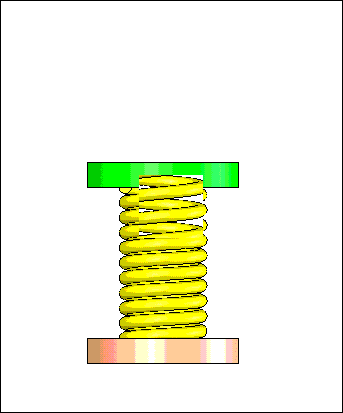

    最终的效果：


    首先建立基本零件，具体结构可以自己设定，本例采用圆柱体作为基本结构。

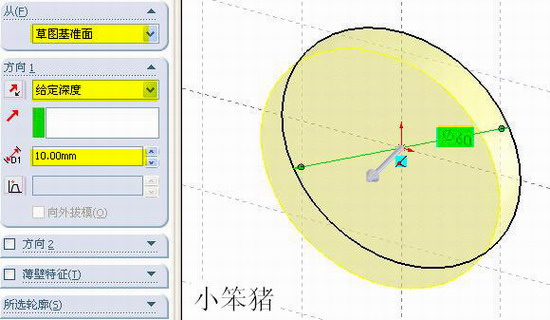

    选择前视基准面，建立圆形草图，尺寸自己定，拉伸草图，选项如图：

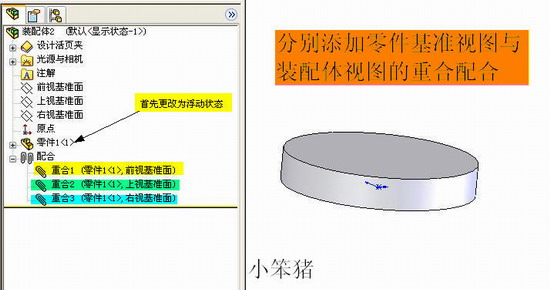

     由该零件生成装配体，将零件设定为浮动状态，添加配合，通过配合零件基准面和装配体基准面，固定零件1的位置。如图：

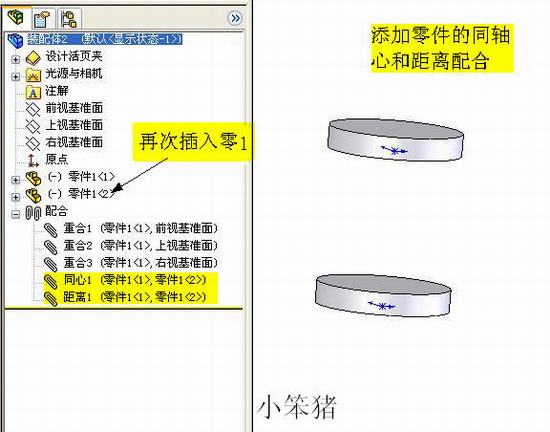

    再次插入零件1，，添加同轴心配合，以及面的距离配合。如图：

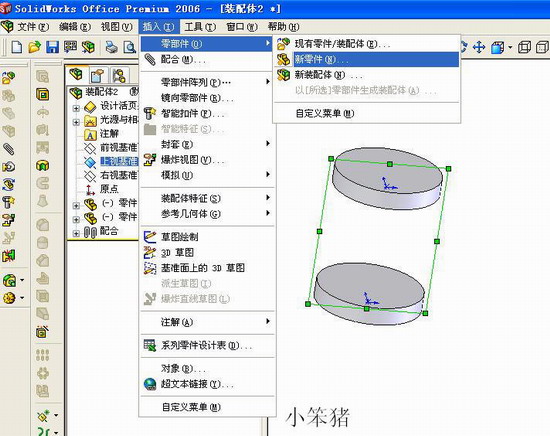

    插入——零件——新零件，单击装配体前视基准面定位新零件，如图：

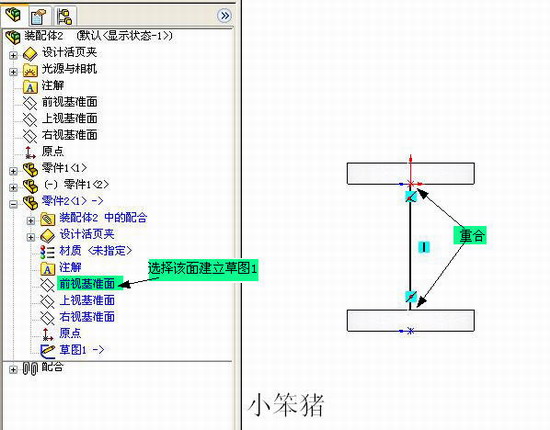

在新零件编辑界面下，选择前视基准面，绘制直线，直线的两端与一直零件边线重合。如图：
