填充曲面的应用---2

5.11.2 合并结果

当所有边界都属于同一实体时，可以使用“合并结果”选项利用新形成的曲面替换原始曲面，从而可以修补实体，保持实体的完整。

使用合并结果选项，可以简化设计步骤，直接通过“曲面填充”命令完成一系列其他命令。

5. 编辑特征

编辑“曲面填充1”特征。

6. 合并结果

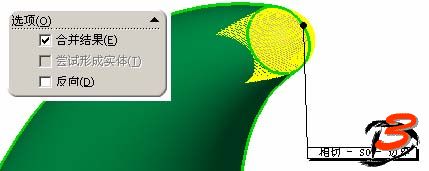

在PropertyManager中选择【合并结果】复选框，如图5-88所示，单击【确定】按钮。

图5-88 封闭吊钩曲面的上端

当使用曲面实体修补实体模型时，将有两种可能的结果。如果系统无法合并填充曲面时，可以选中【反向】复选框。

7. 完成模型

完成吊钩末端后，可以加入其他的实体特征，最终完成模型，如图5-89所示。

图5-89 完成的模型

8. 保存并关闭零件
