填充曲面的应用---1

某些情况下，需要使用曲面填充模型中的某些区域，例如：

• 修补输入曲面中的间隙或不正确的几何体
• 利用输入曲面进行缝合并形成实体时，可能由于输入曲面信息不完整或精度不够，导致曲面中存在间隙、裂缝或丢失的面，这时需要修补曲面。
• 混合特殊形状
• 某些特殊的形状可能无法使用常规的圆角、扫描或放样的方法来实现，如工业设计中比较复杂的自由曲面造型。
• 在零件中封闭孔

在准备设计型腔或型芯时，零件中的孔需要填充。一般情况下，可以利用曲面来完成这个工作。然而，如果孔的边不是平面，就必须要使用一种特殊的工具建立曲面。

在SolidWorks中，可以利用“填充曲面”命令来完成上述的工作，“填充曲面”特征可以在有现有模型边线、草图、或曲线定义的边界内构成带任何边数的曲面修补。用户可以通过如下方法找到“填充曲面”命令：

• 选择下拉菜单的【插入】|【曲面】|【填充曲面】命令
• 在“曲面”工具栏中单击【填充曲面】按钮

5.11.1曲面填充实例

如图5-83所示的起重机吊钩，构建吊钩末端的形状就是利用“填充曲面”造型的一个例子：利用常规的实体建模工具很难完成这个工作，曲面工具给用户提供了其他的建模思路和方法。

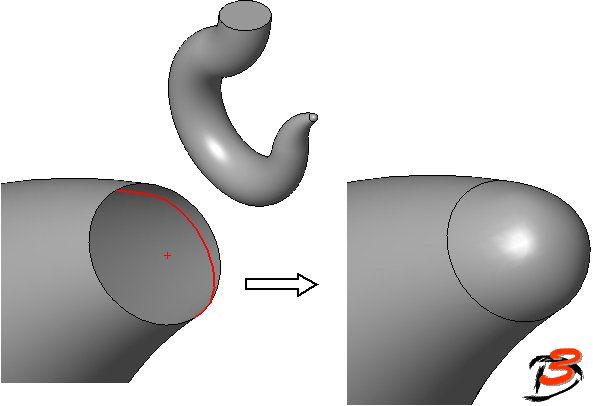

图5-83 起重机吊钩末端设计

1. 打开零件

打开“Crane Hook”零件，该零件中包含了一个利用扫描轮廓、扫描路径和引导线建立的扫描实体，如图5-84所示。

图5-84 原始的“Crane Hook”零件

2. 填充曲面

放大吊钩的末端，选择末端开放的边（圆形），单击【填充曲面】按钮 。

如图5-85所示，在PropertyManager中，从【曲率控制】下拉列表框中选择【相切】，并选中如下复选框：

【优化曲面】

【显示预览】

【预览网格】

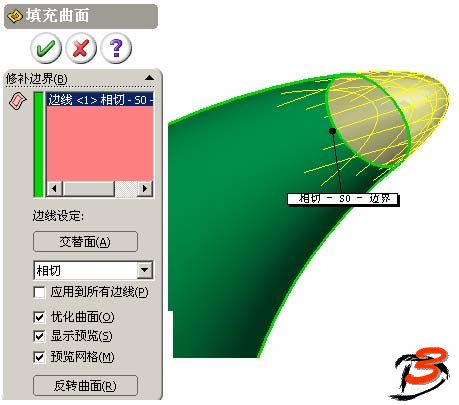

图5-85 定义填充曲面边界类型

从图形区域的预览结果中可以看出这也是一个不错的填充，但对本例而言吊钩端点比较尖，下面将采用另一个方法进行曲面填充。

3. 约束曲线

在PropertyManager展开【约束曲线】选项组，并单击选择列表，在FeatureManager设计树中选择“Constraint Curve”草图，如图5-86所示。吊钩末端的形状由约束曲线来控制，所建立的曲面和扫描曲面平滑过渡。

单击【确定】按钮。

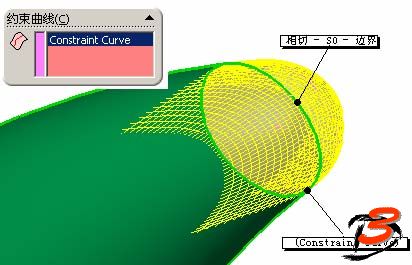

图5-86 指定约束曲线

4. 结果

利用填充曲面，在吊钩的末端可以形成一个比较理想的形状，如图5-87所示，填充形成的曲面与扫描特征之间平滑过渡。

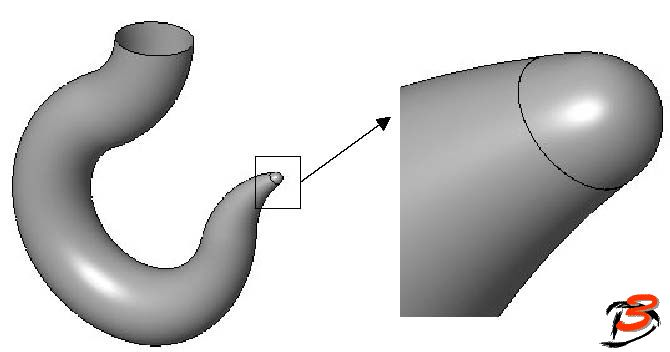

图5-87 吊钩末端形状
