这一节，将通过一个具体例子，来初步感受一下 SolidWorks的装配过程。SolidWorks装配设计的基本步骤包括：
  （1） 确定装配体的固定零件（“地”零件），并将其第一个调入装配体环境中。
  （2） 将其他零件调入装配体环境。此时，尚未添加配合关系的零件可以在图形区中随意移动或旋转，处于浮动状态。
  （3）使用配合工具为零件之间添加配合关系。
    下面将以底座和轴承座的配合实例，讲述SolidWorks的装配过程和装配方法。

  （1）单击标准工具栏上的新建按钮，在出现的【新建SolidWorks文件】对话框中，选择【装配体】模板。

  （2）界面中出现默认的【开始装配体】属性管理器。单击其中的【浏览】按钮，出现【打开】零件对话框，在相应的文件夹下选择要插入的零件。

  （3）单击【打开】按钮，图形区出现零件“底座”的图形预览，在绘图区单击鼠标放置零件。该零件是装配体中的固定零件。在装配体设计树中，该零件图标前面会自动加上前缀“固定”，表示该零件是“地”零件，它的位置是固定的，不可进行拖动操作。

  如果用户在点击打开按钮之后，没有在绘图区单击鼠标放置零件，而直接在属性管理器中单击【确定】，那么即便该零件不是第一个被调入的，系统也会把它设为“地”零件，并且该零件的坐标原点与装配体坐标原点重合。
  （4）单击装配体工具栏中的【插入零部件】按钮，系统弹出【插入零部件】属性管理器。在同一文件夹下选择“轴承座.SLDPRT”文件并打开，在图形区中将显示零件的预览图。
  （5）单击装配体工具栏中的【移动零部件】按钮和【旋转零部件】按钮，将“轴承座”调整到大致合适的方位。

  （6）单击装配体工具栏中的【配合】按钮，系统弹出【配合】属性管理器。分别选择“底座”零件与“轴承座”零件的右侧面，此时将弹出浮动的【配合】关联工具栏。在此关联工具栏中列举了所选对象可能出现的所有配合类型，并且系统会根据所选的对象自动地推测最可能出现的配合类型。

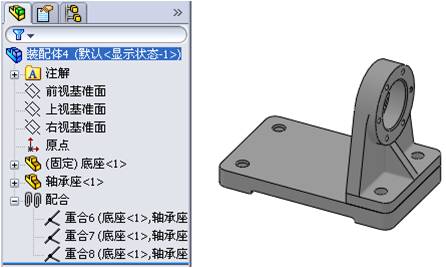

  （7）应用同样的办法，分别选择“底座”零件顶面与“轴承座”零件的底面以及“底座”零件前面与“轴承座”零件的前面添加【重合】关系。此时，看到设计树中的“轴承座”零件前面的前缀标记（-）消失，表明该零件处于完全定位状态。

  （8）单击标准工具栏上的【保存】按钮。选择合适的文件夹，起名“装置”，保存文件。装配体文件的扩展名为“*．sldasm"。
