  高级工程图概述
                   给剖面视图标注尺寸（Dimensioning the Section View）

    现为剖面视图插入尺寸。

  1. 单击智能尺寸 （尺寸/几何关系工具栏）。

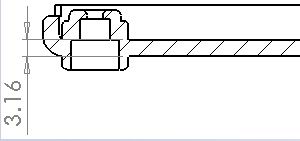

  2. 在剖面视图中，如图所示选择两条直线。

  1. 单击以将尺寸放置在视图的左边。

  1. 在 PropertyManager 中：

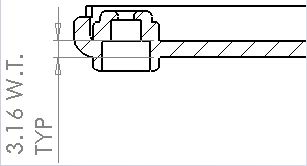

  • 在标注尺寸文字下在 <DIM> 中键入以下：

W.T.
TYP

  • 单击左对齐 。

  1. 在图形区域中单击以完成文字。



    下一步

        第  5  页    共  36  页
