  高级工程图概述
               给剖面视图标注尺寸(续)[Dimensioning the Section View (continued)]

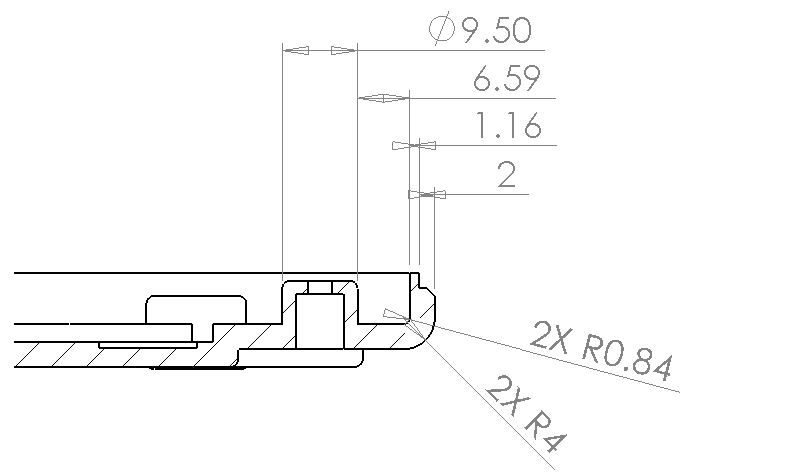

  1. 如图所示在右边选择圆弧。

  1. 单击以将尺寸放置在视图的右边。

  1. 在 PropertyManager 中，在 R<DIM> 前键入以下：

2X

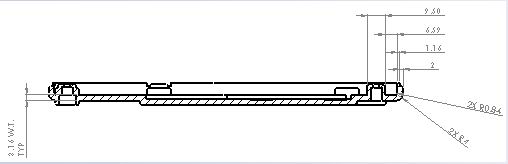

  1. 如图所示为剖面视图的其它部分标注尺寸。

放大到此图形 .

  1. 单击 。



    下一步

        第  6  页    共  36  页
