       第3章记录和发布设计 (5)

   3.3 Autodesk Inventor 中的 Studio

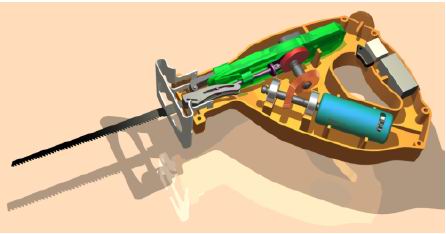

     Inventor Studio 是零件和部件文档中的渲染和动画环境。您可以生成零件或部件的既有说明性又有真实感的图像。

     Inventor Studio 图像可用于记录产品，向投资商、客户或您的管理团队演示概念。创建的图像可在企业环境内广泛使用。此外，您还可以提供动画来演示您的设计。更令人兴奋的是，您可以使用 Video Producer（Studio 的组成部分）组合多个照相机的镜头，生成更具影视效果的动画视频。
     对于零件和部件文档内部的环境，您只需选择何时要进入该环境并且进入即可。您可以使用标准光源和场景样式之一来渲染图像，也可以创建新样式来满足您的需求。您可以保存您的自定义光源、颜色和场景样式，并与设计社区中的其他成员共
享。动画使用现有装配约束。您只需指定一个时间段和约束的预期终止条件。时间轴是调整每个动画对象的定时的便利工具。
     为部件深处的位置表达制作动画需要花费更多的时间和精力。我们建议您先熟悉Inventor Studio 和各种表达选项，然后再应用此部分功能。

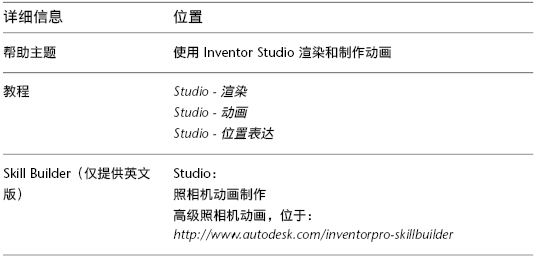

     请查阅“帮助”内容中的详细信息、Inventor 相关书籍、其他 Inventor 用户的在线资源，以及位于http://discussion.autodesk.com 的 Autodesk 新闻组。

   3.4 发布设计

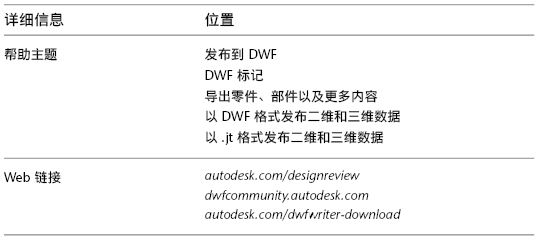

     在 Inventor 中数字样机数据可发布为多种格式。根据选定的文件类型，该数据可包含零件、部件、工程图或者这三者的组合。若要进行发布，请使用“保存副本为”命令并选择文件类型，或使用各种导出命令。支持的文件类型包括：
■ 二维和三维 DWF 文件
■ CAD 文件格式包括 Parasolid?、Pro/ENGINEER? 和 STEP
■ 二维 PDF 文件
■ 图像文件包括 BMP、JPEG、PNG 或 TIFF
     DWF 文件是一种 Autodesk 文件类型，其中可包含三维数据、二维数据和 BOM表信息。您可以在 Autodesk? Design Review 中查看 DWF 文件，这是一个免费下载软件，其中包含用于查看、打印和标记 DWF 文件的工具。

   3.5 打印设计
     除了打印 Inventor 工程图外，您还可以用三维模式进行打印。三维打印服务直接从 Autodesk Inventor 软件中就可获得。从“Inventor”菜单中选择“打印到三维服务”并根据工作流程来准备您的模型，然后保存为 STL 格式。在进行打印之
前，您可以调整面设置和其他选项。“三维打印预览”将显示所得模型的准确表达，以便您验证质量。您可以在“AutoCAD 三维打印网”页面上选择一个三维打印厂商，然后直接下订单。该厂商会直接将三维打印的模型发送给您。
