       第3章 记录和发布设计 (4)

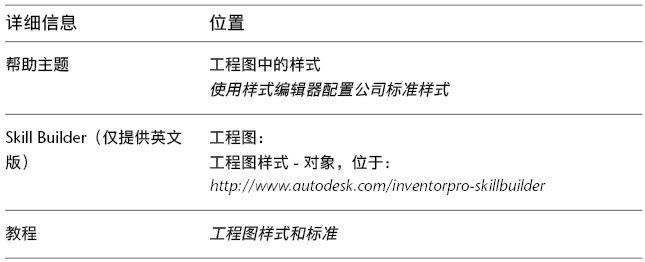

   3.1.6 样式和标准
     Inventor 使用样式和标准来控制视图和标注对象的格式。格式包括尺寸外观、图层、线型、文本样式、表格式以及与标注对象相关的其他任何格式。样式和标准信息包含在所有文档均参考的样式库中。当您安装 Autodesk Inventor 时,要指定
包含样式集的默认制图标准。您可以安装和配置多个标准和样式。
     样式和标准提示:
■ 您可以自定义现有样式或创建新样式。复制现有样式,并进行必要更改以创建样式。样式更改将保存在当前文档中,并且不能用于其他文档,除非将其保存到样式库。
■ 您可以将全部或部分样式信息存储在工程图文件或模板中,而不是使用样式库。当您希望执行一次替代而不影响所有工程图时,这种方法非常有用。
■ 如果样式存储在模板中,则它仅可用于以后使用该模板创建的文档。手动更新您以前创建的文档。使用样式库时,只需刷新样式库就可以在所有文档中使用样式定义。
■ 使用“对象默认设置”列表将工程图标注对象映射到样式和工程图图层。
■ 将自定义样式库链接至项目文件 (.ipj),以便在设计师之间共享样式。包含在此项目中的所有文件则将使用相同的样式设置格式。对文档统一格式化,这样便可以轻松进行更新。更新样式库中的主样式定义时,将更新所有使用此样式库的文档的格式。

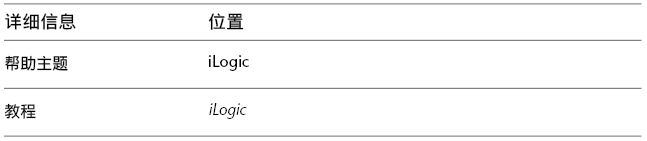

    3.2 iLogic

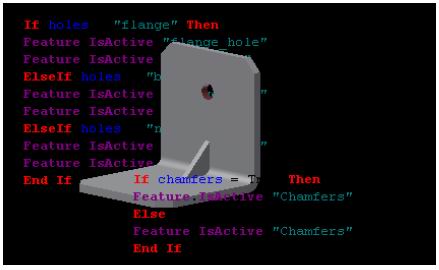

     iLogic 可帮助您创建基于规则的模型。这些规则将作为对象嵌入到零件、部件和工程图文档中。使用 iLogic 可促使您的设计根据 Inventor 参数值的更改而变化。

     使用 iLogic,您可以创建函数以执行以下操作:
■ 查找和更改 iPart 或 iAssembly 配置。
■ 抑制或取消抑制(激活)零件和部件特征或者部件零部件和约束。
■ 根据孔尺寸或杆尺寸的更改,更新和驱动螺纹规格。
■ 解释并使用设计文档的材料或颜色特性、零件的质量或体积以及设计参数。
■ 更新 BOM 表信息以适应模型更改。
■ 限制或自动修正用户输入值。
■ 读取和写入 Excel 电子表格文档。
     两种新的 Inventor 参数类型使您可以测试真/假条件并比较函数中的文本字符串变量。
