2.7 动作命名问题

  默认状态下，Inventor将动作自动命名为“顺序xxx”，并在更改先后次序之后会重新命名。这 种自动命名机制，很难说是合适的。

   为了将来便于管理，笔者建议，在浏览器中，一定要将各个动作更名成容易理解的样子，就像 前边做的那样，因此，在改变动作顺序后，名字就不会被Inventor自动地改来改去了，我们也能清 晰地知道动作的含义了。

     2.8 动画录制

  例如在调整好次序的09-02.IPN中，在表达视图工具面版中点击“动画功能”，将弹出图9-10上部的界面。

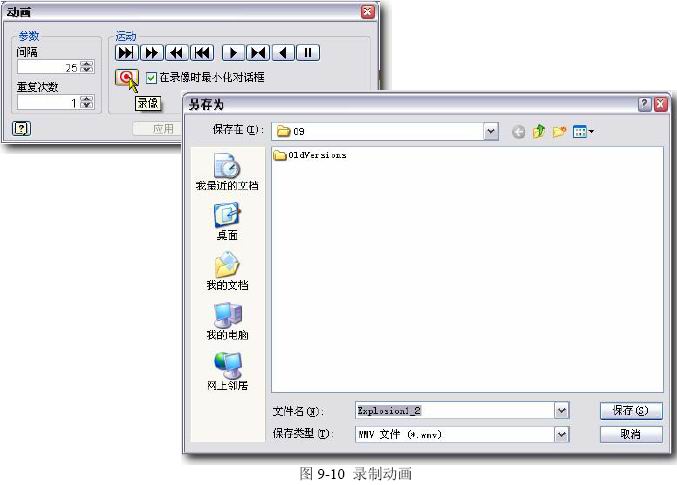

  在其中点击“录像”按钮，并在接着弹出的“另存为”界面中输入结果文件名称和位置，文件 类型有 *.wmv和 *.avi两种，通常，选用常用的 *.avi类型。参见图9-10下部。

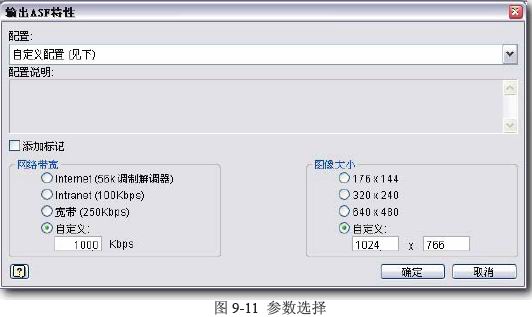

  之后按下“保存”按钮，会弹出文件格式选择界面，参见图9-11。可以根据用户的网络条件选 择合适的配置。网络带宽小生成的文件小、质量差；网络带宽大生成的文件大、质量高。


   最后，按下“动画”界面中的播放按钮，Inventor就开始录像了。等待几分钟就会完成。结果 参见09-01.WMV。

       3. 动作的详细设置

      3.1 动作参数调整

  例如螺钉反转，表明参数设置不合适，转动方向反了。在浏览器之中点击这个动作，将在Inventor窗口左下角弹出数据栏，给数据加上个负号就可以了。

      3.2 动作“速度”调整

   根据Inventor的规则，一个动作的视觉速度，有移动长度或转动角度、以及播放这个动作有多少步完成这两个参数控制。在动作路径参数确定的前提下，播放片段的步数多，则动作视觉速度就 变慢。

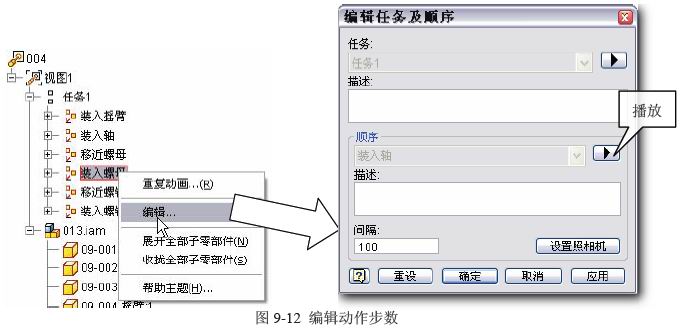

   这个螺钉旋入，应当调整转动的速度，才不至于看起来像是反转。可以在浏览器中选定这个动 作，然后选择右键菜单的“编辑”，Inventor将弹出图9-12所示的“编辑任务及顺序”对话框。


   在其中把“间隔”参数设置成 100，之后按下“顺序”栏目的“播放”按钮，可见视觉速度已 经变慢了，方向也对了。参见09-03.IPN。

   这种调整参数，在“动画”界面中也有一个，但是“编辑任务及顺序”界面中的这个参数具有 最高的“权”，也就是说，如果在“编辑任务及顺序”中设置了与“动画”不同的“间隔”参数，“动 画”中的设置将被忽略。

      3.3 动作“镜头”的调整

   在IPN文件的参数设置中，每个动作都可以有自己独特的察看角度和显示大小。可以设置和记 忆这种镜头切换。

   方法很简单：先示设置成需要的样子，之后选定这个动作，在右键菜单中“编辑”，之后在“编 辑任务及顺序”界面中按下“设置照相机”-〉“应用”。

   结果参见09-04.IPN。
   ◇注 意：

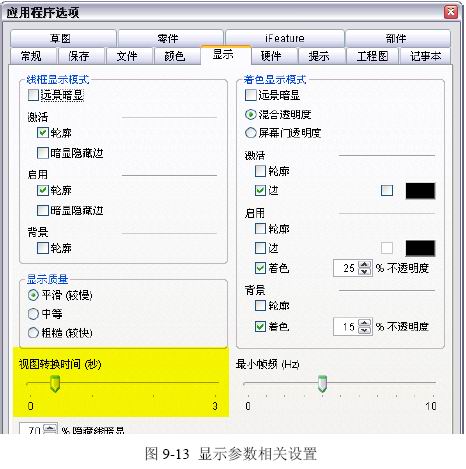

   这个镜头切换的中间过程的长短，不在当前环境工具面板中设置，而是Inventor“应用程序选 项”界面的“显示”选项卡中的“视图转换时间（秒）”参数所控制的，参见图9-13。


     3.4 隐藏动画中不希望出现的零件

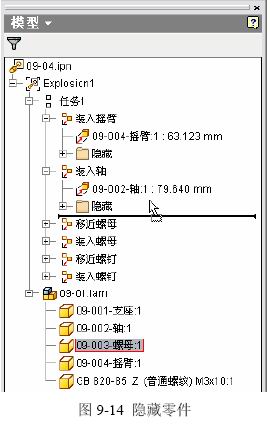

   参见图09-14，在浏览器种每个动作展开后都有一个“隐藏”文件夹。

   如果模型比较复杂，部分无关零件影响观察效果，为了突 出想表达的部分，可以将无关零件拖放至“隐藏”文件夹中。
  不过如果在不同的顺序中隐藏不同的零件，那么在两个顺 序之间的零件隐藏没有过渡，也就是没有淡入淡出的效果，而是突然出现或消失，这有些不舒服。

   典型结果参见09-05.IPN。

       4. 设置特殊的动作

   至此，我们已经看到了装配动画功能的基本操作。
   从上述讨论中可见，笔者主要是依托浏览器作为各个操作的起点，而不是象Inventor实际提供的那样多种可能。这是因为“不多学新东西、不少做设计”是笔者的一贯观点。当然，这种主意， 是笔者完全了解了Inventor相关功能之后的整理，认为可以使读者走一条捷径。

   Inventor的表达视图，是专门为装配分解示意而设计的，并不是通常概念上的动画，其功能比 起Inventor Studio的同类机制相差甚远。但笔者认为，作为装配分解示意，这已经够了。

   如果想进一步扩展使用，完成装配功能中动作模拟所不能做的效果，也还是有些可能。

    4.1 滑块变速移动的效果

 ◆创建有关装配，参见09-02.IAM；

 ◆以这个装配创建表达视图；

 ◆创建“启动”动作，把09-006和09-007:1两个零件设置共同的移动30mm；

 ◆创建“行驶”动作，把09-006和另一个09－007:2两零件设置共同的移动80mm；

 ◆创建“刹车”动作，把09-006单独设置移动20mm。
   结果参见09-06.IPN和录像09-02.AVI。

   这里有一个奇怪的做法：有两个与结构无关的零件09-007.IPT。因为Inventor有个奇怪的规 则：同一个零件的几个同向动作，将自动合成一个动作；不同零件组合的动作，即使同向，也是另 一个动作。这个例子说明怎样利用Inventor的规则，完成我们想做的动作。

   再说一种需求：停顿。实现方法也很奇怪，将零件按不同的方向移动0.001mm。试试看。

     4.2 丝杠运动的效果

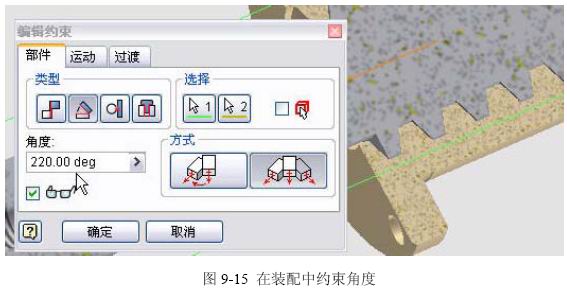

   结果参见09-07.IPN。其实，在动作设定上并不复杂，移动120mm和转动3600°。关键是在装配时正确约束丝杠与螺母，参见图9-15和模型09-03.IAM，达到正确的配合位置。录像见09-03.AVI。

   在Inventor还不支持螺纹连接这种装配约束的条件下，这是个“对付”的方法…
