6.3 刨床、插床、拉床

    又称为：直线运动机床。

  6.3.1 刨床
    刨床主要用于加工各种平面和沟槽。
    主运动是刀具或工件的直线往复运动；进给运动是刀具或工件沿垂直于主运动方向所做的间隙运动。
    刨床类机床主要有：牛头刨床和龙门刨床。

  1、牛头刨床

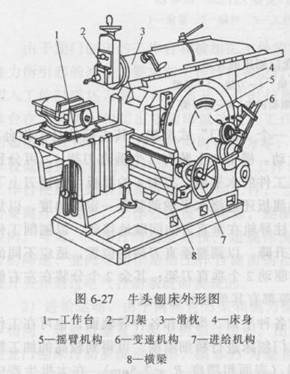

    牛头刨床主要用于加工小型零件。其外形如图6－27所示
    主运动为刀架的直线；进给运动是工件的横向运动。

  2、龙门刨床
  1）、B2012A型龙门刨床的组成：

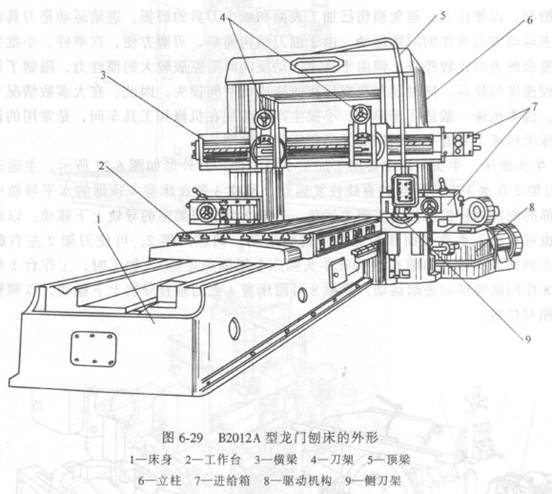

    其外形如图6－29所示。

 2) 、工艺范围：龙门刨床主要用于加工大型或重型零件上的平面、沟槽、导轨面，也可一次装夹数个中小型零件进行加工。
 3）、B2012A型龙门刨床的传动系统
a. 主运动

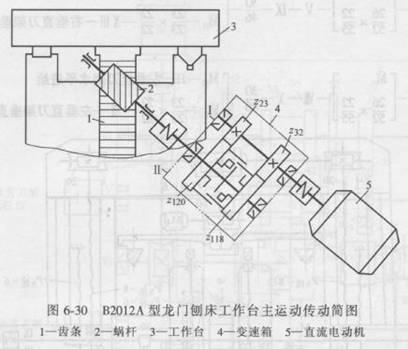

    如图6－30所示。

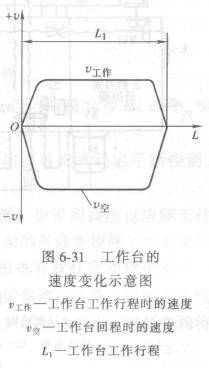

    工作台的速度是按一定规律变化并循环的，如图6－31所示。


b. 进给运动

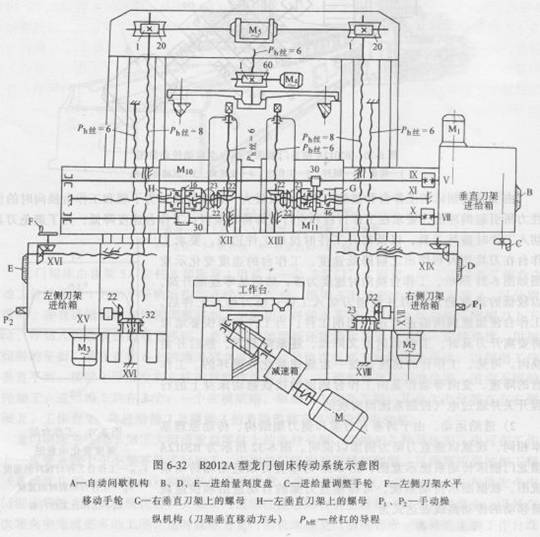

    图6－32为B2012A型龙门刨床传动系统示意图。
    图6－33为垂直刀架进给箱传动系统图。


    垂直刀架的自动进给和快速调整移动的传动路线表达式为：(见下图)
c. 横梁的升降和夹紧

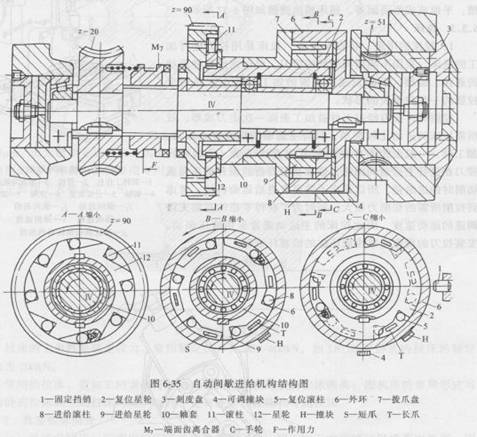

  4) 间隙进给机构的结构及工作原理
    本机构既能在工作台空行程结束时使刀架作自动间隙进给，且进给量可调，又能在工作台工作行程结束时机构本身复位，为下次进给作准备。


  6.3.2 插床

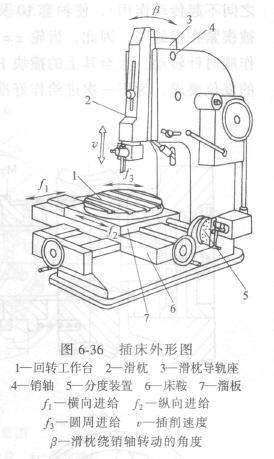

     图6－36为插床的外形图。
    插床的主运动是刀具的直线往复运动。进给运动是工作台的圆周运动或分度运动。
    插床主要用于加工工件的内表面，如内孔中的键槽、平面或成形表面等.


  6.3.3 拉床

  1、拉床的用途、特点及类型
  1）拉床是用拉刀进行加工的机床。

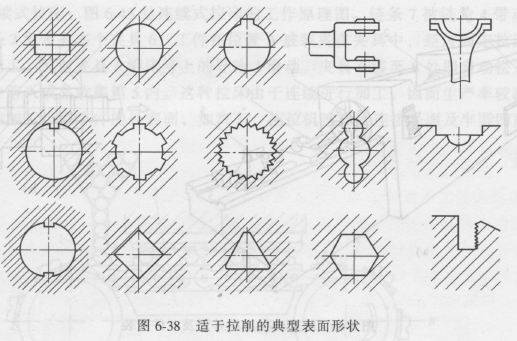

    （工艺范围）可完成各种形状的通孔、通槽、平面及成形表面的加工。图6－38是适合于拉削的一些典型表面形状。
  2）主运动：是拉刀的低速直线运动。没有进给运动。
  3）拉床主要用于大批量生产中。
  4）拉床的主参数是额定拉力。

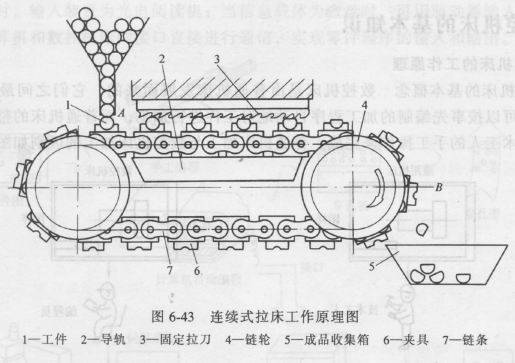

  5）拉床的分类：按加工表面可分为内表面拉床、外表面拉床；按布局形式可分为卧式拉床、立式拉床。此外，还有连续式拉床、专用拉床。

  2、典型拉床

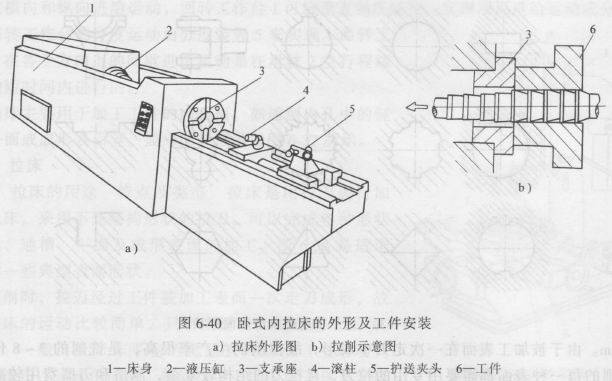

  1）卧式内拉床：主要用于加工内花键、键槽等内表面。图6－40为其外形图。

   2）立式拉床
    立式拉床有：立式内拉床、立式外拉床两类。

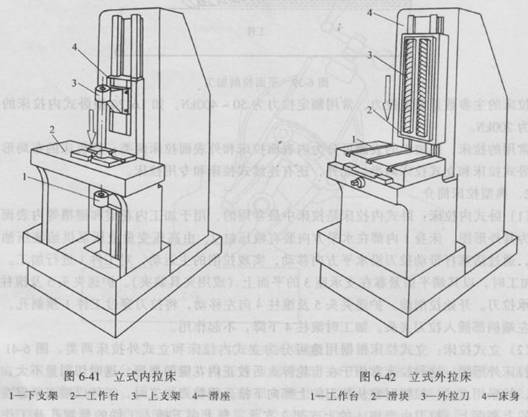

    图6－41为立式内拉床的外形图。
    图6－42为立式外拉床的外形图。
