      起重作业安全讲座（9）--起重机取物装置的安全

   取物装置是将物料与起重机联系起来进行物料吊运的执行装置。大多数取物装置通过挠性卷绕系统或刚性构件悬挂在可沿主梁运行的起重小车上。
  常常根据物料的形态、几何形状特点和装卸效率要求来配置取物装置，一般成件的物品常用吊钩、吊环，散料常用抓斗，液体物料使用盛筒、吊罐，还有针对特殊物料的其他特种吊具，如电磁吸盘、旋转C型钩，以及集装箱专用吊具等。
   吊钩组是起重机上应用最普遍的取物装置，它由吊钩、吊钩螺母、推力轴承、吊钩横梁、滑轮、滑轮轴以及拉板等零件组成。按形状有单钩和双钩之分，单钩常用于较小的起重量，起重量较大时多采用双钩。吊钩在起重作业中，受到频繁、冲击重载荷的反复作用，一旦出现故障就可能导致重物坠落，造成重大人身伤亡或财产损失。因此，吊钩的基本安全要求就是避免发生突然断裂或脱钩，保证作业人员的安全和被吊运物料不受损害。吊钩安全性能需要正确的结构设计、合理选材、适宜的制造方法来保证，并且在使用中要加强安全检查，发现超过标准规定的缺陷要及时报废更新，使取物装置保持持续安全状态。
     一、吊钩的基本安全要求如下：
  （1）吊钩的材料
   起重机吊钩除承受物品重量外还要承受起升机构起动与制动时引起的冲击载荷作用，它应该具有较高的机械强度和较好的冲击韧性，一般采用优质低碳镇静钢或低碳合金钢制造。由于机械强度高的材料往往脆性也大，通常对应力集中和裂纹缺陷敏感，所以一般不采用高碳钢材料制造。
  （2）吊钩的制造工艺
   按制造方法分有模锻钩和叠片钩。模锻吊钩为整体锻造，由于成本低，制造使用都很方便，使用量非常大，缺点是一旦破坏即要整体报废。叠片式吊钩（板钩）是由切割成形的多片轧制钢板叠片铆接而成，在钩口上装护垫以减小对钢丝绳磨损，同时使叠片均匀受力，由于板钩破坏仅限于个别钢板，一般不会同时整体断裂，故工作可靠性较整体锻造吊钩好，主要用于大起重量或冶金起重机（如铸造起重机）上。
  由于铸造在工艺上难以完全避免铸造缺陷，一般不允许使用铸造钩；由于无法防止焊接产生的应力集中和可能产生裂纹，不允许焊接制造吊钩，也不允许用补焊的办法修复吊钩。
  （3）吊钩的结构
   以锻造单钩为例，吊钩可以分为钩身和钩柄两部分。
　钩身制成弯曲形状，并留有钩口以方便挂、取吊索、吊链。该区段是承受吊物载荷的主要部分，最常见的截面形状是梯形。
　钩柄常制有螺纹，它借助与之相配合的螺母将整个吊钩悬挂在动滑轮组的横梁上。
    二、吊钩承载安全的强度计算
   1.吊钩的危险断面

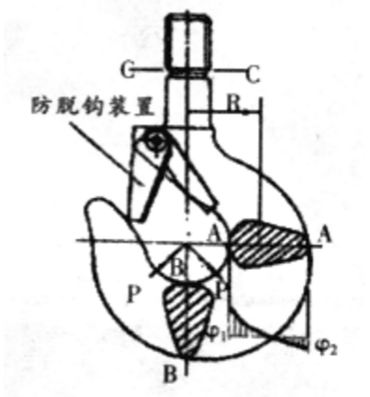

   按平面弹性曲杆理论对吊钩的受载状况进行受力分析可知，吊钩危险断面主要在三个部位：水平断面A—A、垂直断面B—B和钩柄螺纹根部C—C断面（参见下图）。危险断面附近的吊钩状态是安全检查的重点。

（1）钩身水平A—A断面
   起升载荷对A—A断面的作用为偏心拉力，所以该断面受到弯曲和拉伸组合应力作用。断面内侧应力为最大拉应力，断面外侧为最大压应力，A—A断面是吊钩受力最大的断面。
（2）钩身垂直B—B断面：
   受力虽然不如A—A断面大，却是吊索强烈磨损的部位，随着断面面积减小，承载能力逐渐下降。在操作时应注意控制系物吊索分支的夹角，分支的夹角越大，断面受力就越大，也就越容易发生脱钩。
（3）钩柄尾部的螺纹部位C—C断面
   螺纹根部应力集中，还会受到腐蚀，容易在缺陷处断裂。
  2.吊钩的计算载荷和安全系数
   在进行承载安全的强度计算时，吊钩受到的载荷不能仅按最大起升质量的静力作用计算，而应该考虑由于起升质量突然离地起升或下降制动，重力载荷将产生的动态增大效应，吊钩的计算载荷必须在静载荷基础上乘以起升载荷动载系数φ2。一般起升速度越大，起升系统的刚度越大，司机操作越猛烈，φ2值也越大，其取值在1.0～2.0范围内。
   在对吊钩进行强度校核时，应该注意安全系数n的取值。对于钩身，一般用途的起重机n为1.3，用于吊运熔化金属等危险品的起重机n为2.5；而对于钩柄螺纹部位，通常n取4。
   三、吊钩的安全检查与报废
  1.安装使用前的检查：吊钩应有制造厂的检验合格证明，必要时应对吊钩进行材料化学成分检验和必要的机械性能试验。使用前应测量吊钩的原始开口度尺寸。
   2.表面检查：通过目测、触摸检查吊钩的表面状况。吊钩表面应该光洁、无毛刺、无锐角，不得有裂纹、折叠、过烧等缺陷，吊钩缺陷不得补焊。
  3.内部缺陷检查：主要通过探伤检查吊钩的内部状况。吊钩不得有内部裂纹、白点和影响使用安全的任何夹杂物等缺陷，必要时，应进行内部探伤检查。
   4.安全装置：有条件的，特别是用于大起重量时，应该安装防止吊物意外脱钩的安全装置。
  5.吊钩出现下列情况之一时应予报废：
（1）裂纹；
（2）危险断面磨损达原尺寸的10%；
（3）开口度比原尺寸增加15%；
（4）钩身扭转变形超过10°；
（5）吊钩危险断面或吊钩颈部产生塑性变形；
（6）吊钩螺纹被腐蚀；
（7）叠片钩衬套磨损达原尺寸的50%时，心轴磨损达原尺寸的5%时，应更换衬套或心轴。
