9.4 液相-液相转变与失稳分解(3)

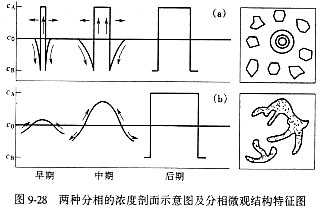

   两种分相的组成变化及分相微观结构特征示意如图9-28所示。
    图9-28（a）表示亚稳区内第二相成核-长大的浓度变化，开始时系统平均浓度为c₀，分相开始后使局部区域的浓度降为c_B，同时形成了浓度为c_A的晶核。这是一种由高浓度c₀向低浓度c_B的正扩散过程，其结果是导致第二相核长大。这种分相的特点是起始时浓度变化程度大，而涉及的空间范围较小。随着分相的进行，空间范围逐渐变大，但第二相成分始终不随时间而变化，两相之间始终有显著的界面。图9-28（b）表示失稳分解的浓度变化，分相开始时浓度变化程度很小，但空间范围较大，它是发生在平均浓度为c₀的母液中瞬间的浓度波形起伏，它出现了由低浓度c₀向高浓度c_A的负扩散（上坡扩散），第二相浓度随时间作持续变化直至达到平衡浓度。两相之间的界面开始时是模糊的、弥散的，直到最后才形成清晰的界面。新相产物呈蚯蚓状连续分布，范围大。图9-29给出了计算机模拟的失稳分解成分剖面图，清楚地展示了分相的特征。




玻璃分相及其形貌几乎对玻璃的所有性质都会发生或大或小的影响。图9-30表示出粘度、电导、化学稳定性等性能随分相形貌的变化。图中横坐标表示分相形貌变化情况，黑色部分表示高粘度相、高电阻或化学稳定相部分。当这些相成为液滴状，则整个玻璃呈现较低的粘度、低电阻和化学不稳定性。
（本节完，本章完）
