5-3 尺寸标注示例

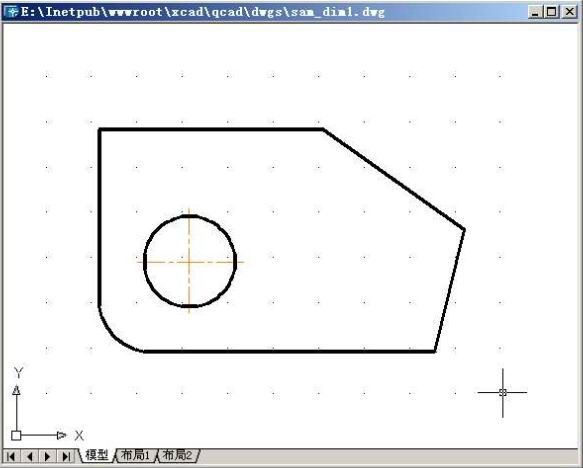

     一、标注以下图形

     说明：该图以Acadiso.dwt为样板创建，新建center图层，颜色30，默认线宽；Dim层，颜色180，默认线 宽。0层设置线宽为0.4。文件名为：sam_dim01.dwg。
    二、标注效果

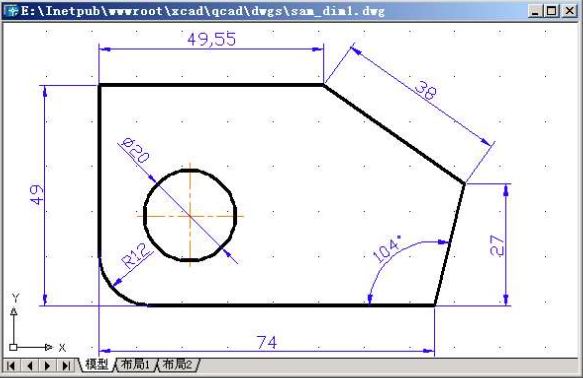

    使用样板图默认的ISO-25样式标注后的效果图（标注放置于DIM层）：

    三、小结
    上方的水平尺寸成了“49,55”，原因在于ISO-25样式默认的“主单位”－“小数分隔符”为逗号 “,”。需要对标注样式进行修改。
