5-2  尺寸样式（4）

     5-2-4 设置直线和箭头

     直线和箭头（终端）是尺寸中的重要组成部分，对它们的设置可以在“直线和箭头”选项卡中进行。

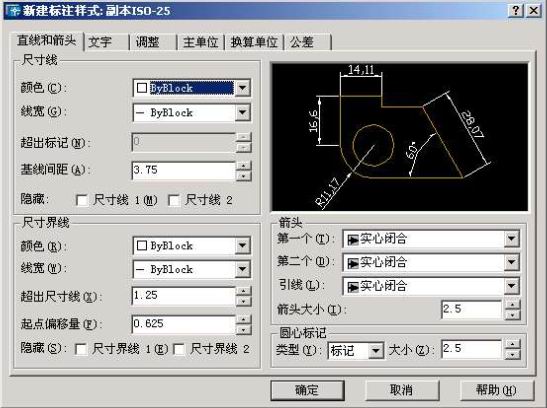

               “新建标注样式”对话框：直线和箭头选项卡
      该选项卡共有四个区，分别为尺寸线、尺寸界线、箭头和圆心标记。各项含义如下：
    1．设置尺寸线特性
·颜色：通过下拉列表框可以选择尺寸线的颜色。
·线宽：通过下拉列表框可以选择尺寸线的线宽。
·超出标记：设置当用斜线作为尺寸终端时尺寸线超出尺寸界线的大小。
·基线间距：设定在基线标注方式下尺寸线之间的间距大小。可以直接键入，也可以通过上下箭头来增 减。
·隐藏：可以在“尺寸线1”和“尺寸线2”两个复选框中选择是否隐藏尺寸线1和尺寸线2。

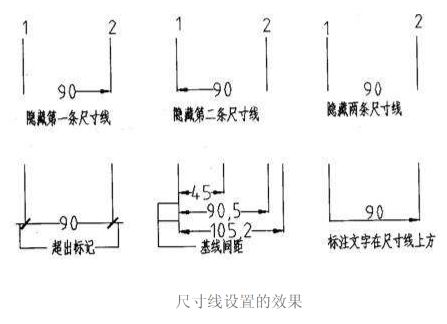

    下图给出了有关设置的效果。

    2．设置尺寸界线特性
·颜色：通过下拉列表框可以选择尺寸界线的颜色。
·线宽：通过下拉列表框可以选择尺寸界线的线宽。
·超出尺寸线：设定尺寸界线超出尺寸线部分的长度。
·起点偏移量：设定尺寸界线和标注尺寸时的拾取点之间的偏移量。
·隐藏：设定隐藏尺寸界线1或尺寸界线2，甚至将它们全部隐藏。

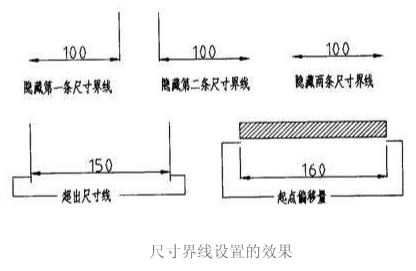

    设置效果见下图。

    3．设置箭头的形式和大小

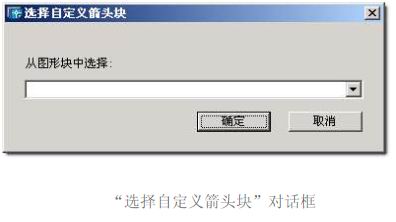

    在进行尺寸标注时，AutoCAD允许尺寸线两端使用不同形式的箭头，或者使用用户自定义的箭头。

    4．设置圆心标记的类型和大小
·类型：控制圆心标记的类型为“标记”、“直线”或“无”。
·大小：设定圆心标记的大小。如果类型为标记，则指标记的长度大小；如果类型为直线，则指中间的 标记长度以及直线超出圆或圆弧轮廓线的长度。
