        9.3 编辑文字
  命令：DDEDIT
  单击“文字”工具栏上的

(编辑文字)按钮，或选择“修改”|“对象”|“文字”|“编辑”命令，即执行DDEDIT命令，AutoCAD提示：
    选择注释对象或 [放弃(U)]:
  此时应选择需要编辑的文字。标注文字时使用的标注方法不同，选择文字后AutoCAD给出的响应也不相同。如果所选择的文字是用DTEXT命令标注的，选择文字对象后，AutoCAD会在该文字四周显示出一个方框，此时用户可直接修改对应的文字。
  如果在“选择注释对象或 [放弃(U)]:”提示下选择的文字是用MTEXT命令标注的，AutoCAD则会弹出在位文字编辑器，并在该对话框中显示出所选择的文字，供用户编辑、修改。
      9.4 注释性文字
  AutoCAD 2011可以将文字、尺寸、形位公差、块、属性、引线等指定为注释性对象。
    9.4.1 注释性文字样式
  用于定义注释性文字样式的命令也是STYLE，其定义过程与9.1节介绍的文字样式定义过程类似。执行STYLE命令后，在打开的“文字样式”对话框中，除按在9-1节介绍的过程设置样式后，还应选中“注释性”复选框。选中该复选框后，会在“样式”列表框中的对应样式名前显示图标，表示该样式属于注释性文字样式。
    9.4.2 标注注释性文字
  用DTEXT或MTEXT命令标注文字时，只要将对应的注释性文字样式设为当前样式，或选择标注注释性文字，然后按前面介绍的方法标注即可。
        9.5 创建表格
    9.5.1 创建表格
  单击“绘图”工具栏上的

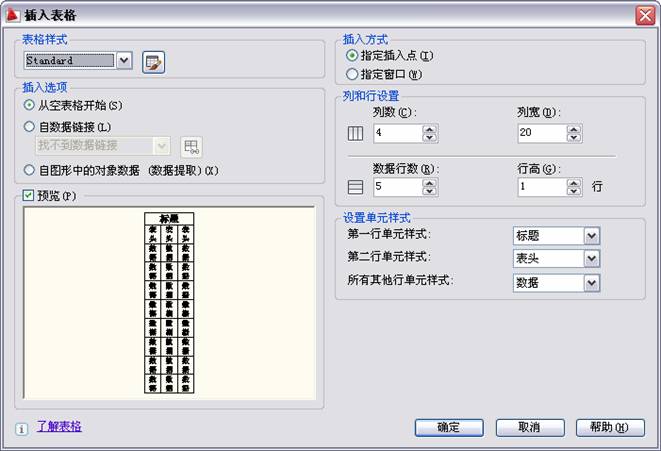

(表格)按钮，或选择“绘图”|“表格”命令，即执行TABLE命令，AutoCAD弹出“插入表格”对话框，如下图所示。

此对话框用于选择表格样式，设置表格的有关参数。其中，“表格样式”选项用于选择所使用的表格样式。“插入选项”选项组用于确定如何为表格填写数据。预览框用于预览表格的样式。“插入方式”选项组设置将表格插入到图形时的插入方式。“列和行设置”选项组则用于设置表格中的行数、列数以及行高和列宽。 “设置单元样式”选项组分别设置第一行、第二行和其他行的单元样式。

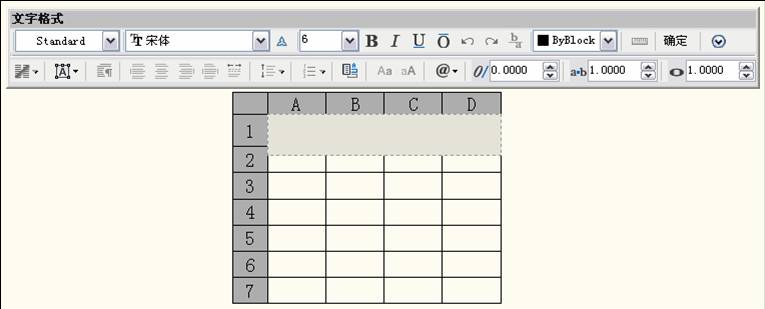

通过“插入表格”对话框确定表格数据后，单击“确定”按钮，而后根据提示确定表格的位置，即可将表格插入到图形，且插入后AutoCAD弹出“文字格式”工具栏，并将表格中的第一个单元格醒目显示，此时就可以向表格输入文字，如下面的图所示。
