            第9章标注文字、创建表格
     本章要点
■文字样式
■标注文字
■编辑文字
■创建表格
      9.1 文字样式
  AutoCAD图形中的文字是根据当前文字样式标注的。文字样式说明所标注文字使用的字体以及其他设置，如字高、字颜色、文字标注方向等。AutoCAD 2011为用户提供了默认文字样式STANDARD。当在AutoCAD中标注文字时，如果系统提供的文字样式不能满足国家制图标准或用户的要求，则应首先定义文字样式。
  命令：STYLE

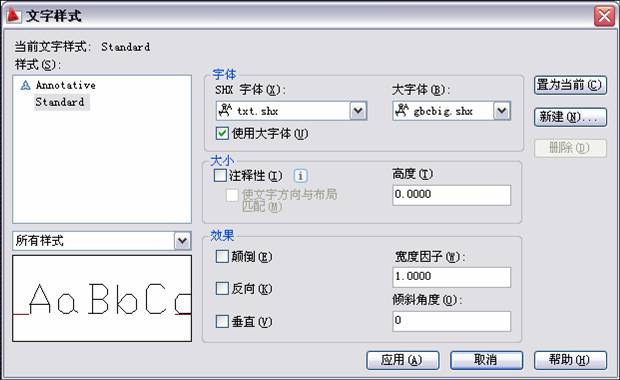

  单击对应的工具栏按钮，或选择“格式”|“文字样式”命令，即执行STYLE命令，AutoCAD弹出如后面的图所示的“文字样式”对话框。

  对话框中，“样式”列表框中列有当前已定义的文字样式，用户可从中选择对应的样式作为当前样式或进行样式修改。 “字体”选项组用于确定所采用的字体。“大小”选项组用于指定文字的高度。 “效果”选项组用于设置字体的某些特征，如字的宽高比(即宽度比例)、倾斜角度、是否倒置显示、是否反向显示以及是否垂直显示等。预览框组用于预览所选择或所定义文字样式的标注效果。“新建”按钮用于创建新样式。“置为当前”按钮用于将选定的样式设为当前样式。“应用”按钮用于确认用户对文字样式的设置。单击“确定”按钮，AutoCAD关闭“文字样式”对话框。
       9.2 标注文字
   9.2.1 用DTEXT命令标注文字
  命令：DTEXT
  选择“绘图”|“文字”|“单行文字”命令，即执行DTEXT命令，AutoCAD提示：
    当前文字样式: 文字35 当前文字高度: 2.5000
    指定文字的起点或 [对正(J)/样式(S)]:
  第一行提示信息说明当前文字样式以及字高度。第二行中，“指定文字的起点”选项用于确定文字行的起点位置。用户响应后，AutoCAD提示：
    指定高度: (输入文字的高度值)
    指定文字的旋转角度 <0>:(输入文字行的旋转角度)
  而后，AutoCAD在绘图屏幕上显示出一个表示文字位置的方框，用户在其中输入要标注的文字后，按两次Enter键，即可完成文字的标注。
    9.2.2 利用在位文字编辑器标注文字
  命令：MTEXT
  单击对应的工具栏按钮，或选择“绘图”|“文字”|“单行文字”命令，即执行MTEXT命令，AutoCAD提示：
    指定第一角点：
  在此提示下指定一点作为第一角点后，AutoCAD继续提示：
    指定对角点或 [高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)]:

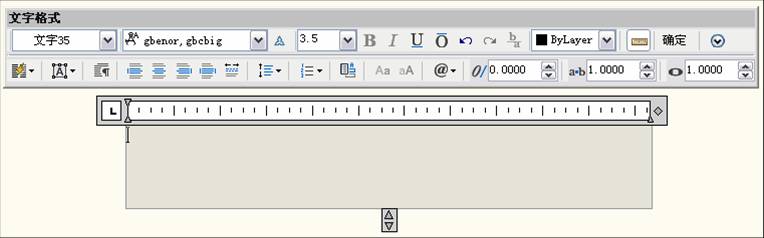

  如果响应默认项，即指定另一角点的位置，AutoCAD弹出后面的图所示的在位文字编辑器。

在位文字编辑器由“文字格式”工具栏和水平标尺等组成，工具栏上有一些下拉列表框、按钮等。用户可通过该编辑器输入要标注的文字，并进行相关标注设置。
