用AutoCAD2004 绘制第一张图纸(2)

    单击“直线”按钮，移动鼠标到第一段折线的终点，当出现“端点”提示符时单击鼠标，再移动鼠标到第二段折线的终点，当出现“端点”提示符时单击鼠标，按回车键结束操作，结果如图6所示。

图6

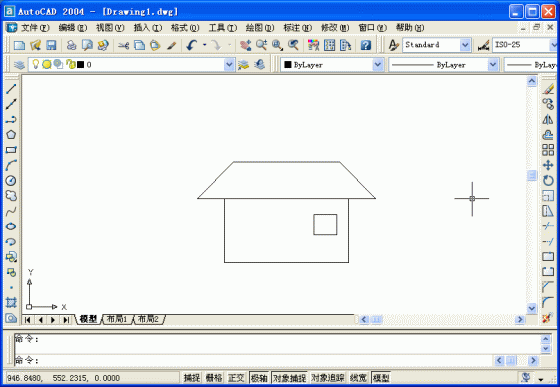

屋顶已经绘制完成了，接下来绘制小屋的窗户。单击“矩形”按钮，在绘图区中的矩形内单击鼠标，再移动鼠标到合适位置，单击鼠标将绘出另一个矩形（即窗户），结果如图7所示。

图7

　　接下来绘制小屋的烟囱和门。为了方便接下来的绘图工具，我们首先启用“最近点”捕捉功能。用鼠标右键单击状态栏上的“对象捕捉”按钮，然后从弹出的快捷菜单中选择“设置”命令，这时将弹出“草图设置”对话框，选中“最近图”复选框，然后取消对“交点”和“端点”复选框的选择，再单击“确定”按钮启动“最近点”捕捉功能。单击状态栏上的“正交”按钮，启用正交后只能沿水平或垂直方向绘制直线。

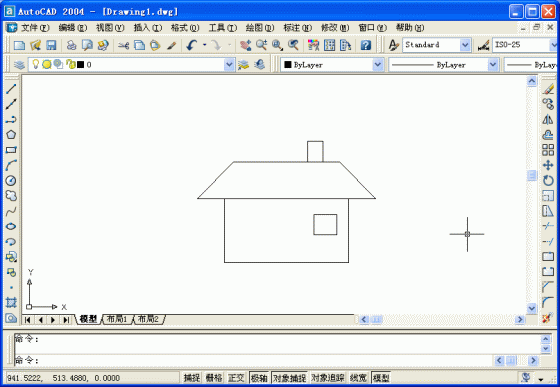

　　 单击“直线”按钮，移动鼠标到屋顶上沿，在合适位置单击鼠标，然后指定烟囱的两个上端点，再移动鼠标到屋顶上沿，在合适位置单击鼠标，最后按回车键就绘出了烟囱，结果如图8所示。

图8

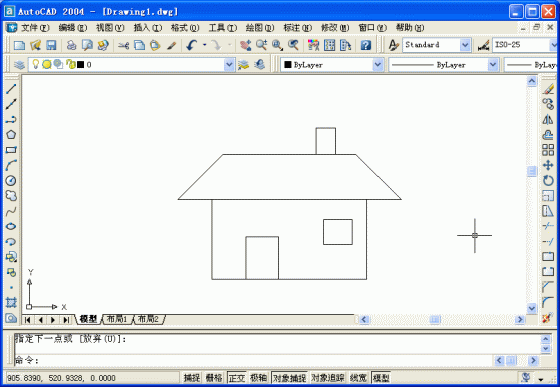

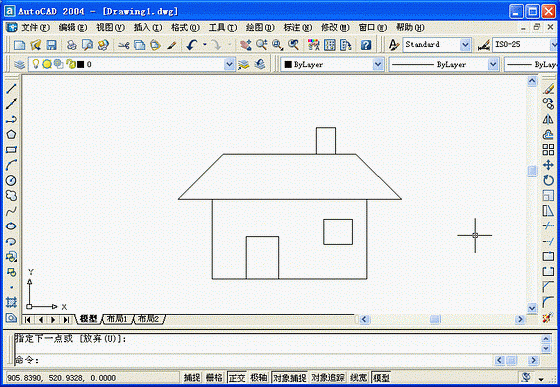

　　最后按照同样的方法给小屋绘制一个门，这样房子就绘制好了，最终结果如图9所示。

图9
