用AutoCAD2004 绘制第一张图纸(1)

    本节我们将借助一个简单的例子来初步了解AutoCAD 2004。虽然您不可能通过本节一下子就熟练掌握AutoCAD 2004，但相信您在认真了解文章内容并亲自动手实践后，您将会发现AutoCAD 2004已经不再陌生了。

　　 首先，我们从启动AutoCAD 2004开始。双击桌面上的“AutoCAD 2004 Chs”快捷方式图标，正式开始我们的AutoCAD 2004漫游之旅。

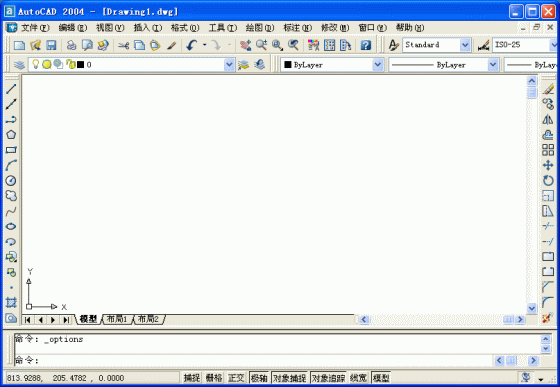

　　 首先观察一下AutoCAD 2004的工作环境，我们可以划分出4个部分，第一个部分是顶端的菜单栏和工具栏；第二个部分是左右两侧的“绘图”工具栏和“修改”工具栏；第三个部分就是占用面积最大的中间空白部分，这划AutoCAD 2004的工作区，所以绘图和修改的工作都是在这里完成的；第四个部分是底端的“命令提示行”，用来输入命令和数值，是AutoCAD 2004中不可缺少的重要组成部分，如图1所示。（图片均可点击放大）

图1

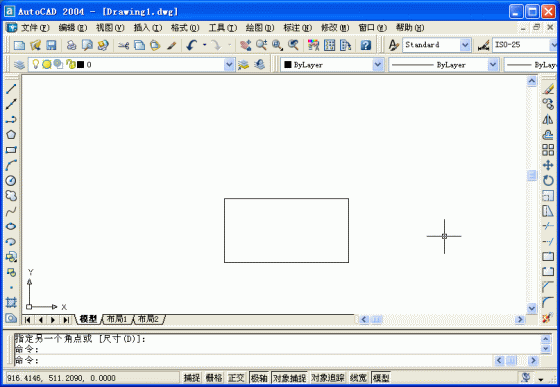

　　现在，我们准备用几个比较简单的工具绘制一幢房子。首先单击“绘图”工具栏中的“矩开”按钮，在绘图区中单击鼠标，接着向右下解移动鼠标（不是拖动），您将会看到一个矩形的框随着鼠标的移动在扩大，再在合适的位置单击鼠标，矩形就完成了，如图2所示。

图2

用鼠标右键单击状态栏上的“对象捕捉”按钮，然后从弹出的快捷菜单中选择“设置”命令，这时将弹出“草图设置”对话框。在“对象捕捉”选项卡中，选择“交点”复选框，然后选中“端点”复选框，再选中“启用对象捕捉”复选框，最后单击“确定”按钮启动交点和端点捕捉功能，如图3所示。

图3

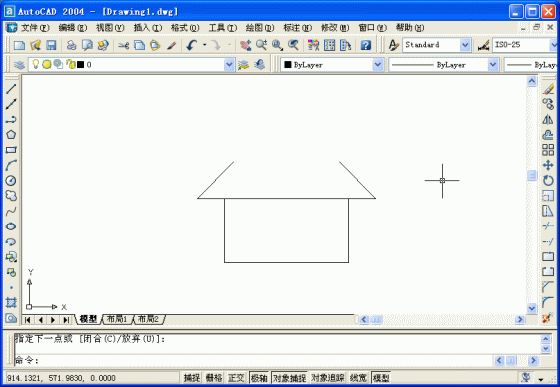

　　单击“绘图”工具栏中的“直线”按钮，移动鼠标到矩形的左上角，当出现“端点”提示符是单击鼠标（这一点即是直线的起始点），然后在命令提示行中输入直线的另一个端点坐标（@-30,0），然后在命令提示行中输入直线的另一个端点从标（@40,40）,按回车键就绘出一段折线，再按回车键结束操作，结果如图4所示。

图4

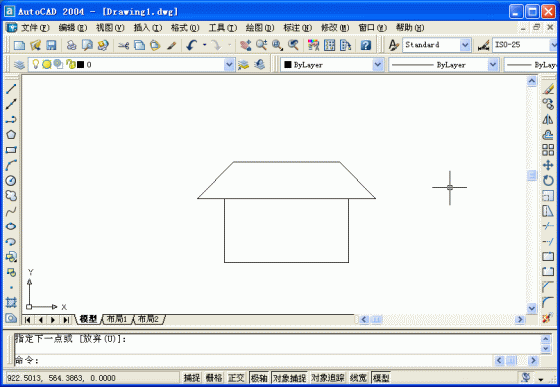

　　单击“直线”按钮，移动鼠标到矩形的右上解，当出现“端点”提示符时单击鼠标，然后在命令提示行中输入直线的另一个端点从标（@30,0），接着再输入一个坐标（@-40,40），按回车键就绘出另一段折线，再按回车键结束操作，结果如图5所示。

图5
