                AutoCAD2004入门教程2.AutoCAD 2004的新特性---1

     AutoCAD 2004继承并进一步发展了AutoCAD 2002的所有特性,使设计速度更快、效率更高、更容易共享,文档的管理也更加有效。AutoCAD 2004和以往的版本相比,具有革命性的创新,那就是在二维设计中首次较为系统的引用了当前流行的三维设计的一些概念。

1、界面的改进

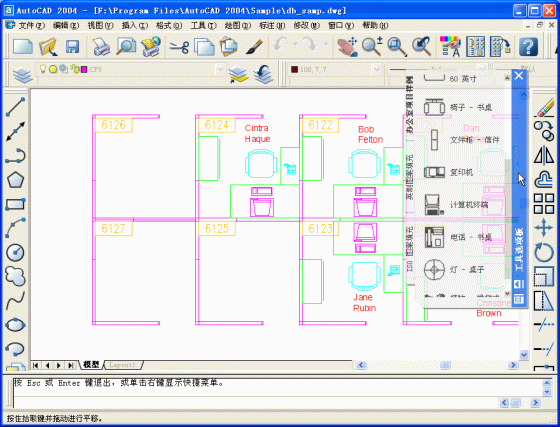

  为了提高设计者的效率,AutoCAD 2004在界面方面作了很细致的修改,如桌面工具可以采用大图标。为了方便设计者的使用,桌面上所有的工具都采用了比较清晰的大图标来显示,如图1所示,当然我们也可以把它恢复为正常大小的图标。(图片均可点击放大)


图1

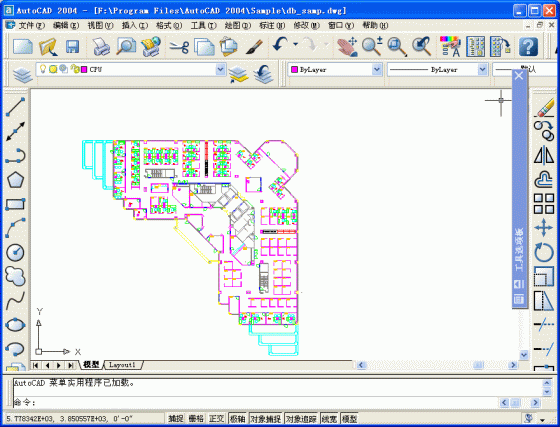

  此外,在桌面上还新添了工具面板,设计者或者设计小组人员可以把常用的工具放在工具面板上,当需要用到这些工具时,就可以把这些工具直接从工具面板上拖入到图形中,那么这样就可以大大提高设计者的工作效率,如图2所示。


图2

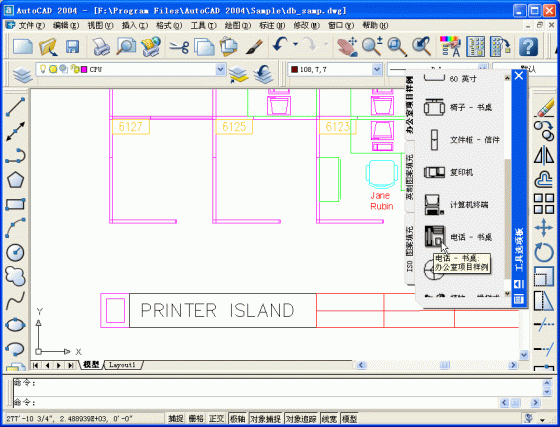

  另外,桌面上所有的工具,如命令行对话框、工具面板、特性、设计中心等等这些常用的设计工具可以由设计者按照习惯放在屏幕中的任意位置。例如,打开工具面板,我们可以把它放在窗口的右侧,也可以把它放在窗口的左侧,当然也可以由设计者按照习惯把它放在窗口中的任意位置。还可以为这些工具设置透明属性,这样就保证了桌面上的这些工具不占用图形空间,保持桌面上的图形可见性,如图3所示。


图3

  这些工具还有另外一种模式,就像遮光帘一样,这些工具在不用时会自动卷起,在鼠标掠过时则会自动展开,这就能为图形设计提供最大的屏幕空间,使设计者对图形区和工具的操作更加容易。

                                         第1页  第2页
