CAD中的对象捕捉追踪--3

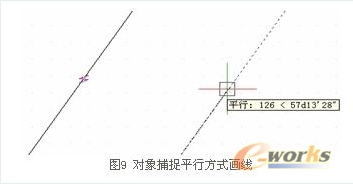

【例题4】如图9所示，已知有一条直线L1，要画一条过已知点并与L1平行的直线L2.

    分析解决：对象捕捉设置中钩选平行方式，键入Line命令或者单击图标 ，点击已知点作为直线L2的起点，鼠标移动到直线L1上晃动一下，在直线L1上出现一个小的平行图标，鼠标右移，从已知点出现一条对象捕捉虚线（平行对齐线），如图9所示，沿此对齐线就可作出要求平行的直线L2。


    使用对象捕捉追踪沿着对齐路径进行追踪，对齐路径是基于对象捕捉点的。已获取的点将显示一个小加号 (+)，一次最多可以获取七个追踪点。获取了点之后，当在绘图路径上移动光标时，相对于获取点的水平、垂直或极轴对齐路径将显示出来。例如，可以基于对象端点、中点或者对象的交点，沿着某个路径选择一点。

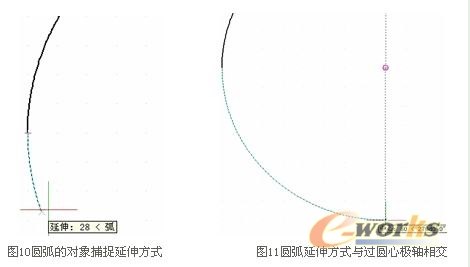

    对象捕捉追踪应用是广泛的，只是一些人没有利用起来，对象捕捉与对象捕捉追踪结合使用，更能体会到其优越性。图10是利用对象捕捉的延伸线来进行圆弧的延伸方式捕捉，图11则是圆弧延伸方式与过圆心极轴相交。中望CAD2006的延伸捕捉、平行捕捉和捕捉自功能都能与自动追踪系统相辅相成，为我们提供了强大的捕捉、追踪系统。


    只要留心，从指定临时追踪点开始作，几次练习，就可以掌握对象捕捉追踪方法，将使你的绘图的效率大大提高，而且更准确。

使用中的经验

    使用对象捕捉、极轴捕捉追踪和对象捕捉追踪时，编者总结了一些经验技巧，可供读者参考：

    1、对象捕捉追踪是对象捕捉与极轴追踪的综合, 启用对象捕捉追踪之前，应先启用极轴追踪和自动对象捕捉，并根据绘图需要设置极轴追踪的增量角，设置好对象捕捉的捕捉模式。

    2、在"草图设置"对话框中的"对象捕捉"选项卡中，"启用对象捕捉追踪"复选框用户确定是否启用对象捕捉追踪。在绘图过程中，利用F11键或单击状态栏上的"对象追踪"按钮，可随时切换对象捕捉追踪的启用与否。

    3、与临时追踪点一起使用对象捕捉追踪。在输入点的提示下，输入"tt"，然后指定一个临时追踪点。该点上将出现一个小的加号(+)。"tt"是一个透明命令，用户在命令执行过程中均可输入"tt"指定任意点为临时追踪点。移动光标时，将相对于这个临时点显示自动追踪对齐路径。如果要将这点删除，应将光标移回到加号 (+) 上面。

    4、获取对象捕捉点之后，使用直接距离沿对齐路径（始于已获取的对象捕捉点）在精确距离处指定点。具体步骤，要在提示下指定点，先选择对象捕捉，移动光标显示对齐路径，然后在命令提示下输入距离即可。

    5、和对象捕捉追踪一起使用"垂足"、"端点"和"中点"对象捕捉，以绘制到垂直于对象端点或中点的点。

    6、追踪系统基本快捷键及与正交的互斥性是使用整个追踪系统的基础，因此在对象追踪系统中，不要打开正交开关。

    7、"草图设置"→"极轴追踪"→"对象捕捉追踪设置"选项组用于确定对象捕捉追踪的模式，"仅正交追踪"表示当启用对象捕捉追踪时，仅显示正交形式的追踪矢量；"用所有极轴角设置追踪"表示如果启用对象捕捉追踪，当指定追踪点后，中望CAD允许光标沿任何极轴角进行矢量追踪。提醒大家不要用缺省设置。
