CAD中的对象捕捉追踪--1
追踪的目的是要基于己存在的一点,用对象捕捉来拾取另一个点。对象捕捉追踪会暂时拉出一条追踪虚线,能够与其它的追踪线或己有对象产生交点,我们可以方便地拾取到这些点。
在工程设计图绘制中,经常需要在相对于己有对象的某个位置上拾取一个点,例如可能从己有对象的一定距离或方向上拾取一个点,如果采用常规方式,往往要用辅助线才能解决这些点的拾取。然而,在中望CAD2006里,对象捕捉追踪却使得用户的绘图方式发生很大的改变,它提供的基于己知点的追踪线的可视化拾取,使得使用者可以方便地拾取到这些点,大大提高绘图的效率。因此用户可以专注于屏幕上当前的提示实时地看到当前的绘图情况。
追踪的目的是要基于己存在的一点,用对象捕捉来拾取另一个点。这些己存在的点可叫做临时追踪点,最多可允许有7个临时追踪点。对象捕捉追踪会暂时拉出一条追踪虚线,能够与其它的追踪线或己有对象产生交点,我们可以方便地拾取到这些点。要注意的是,要使用对象捕捉追踪,至少要有一个对象捕捉是激活的。

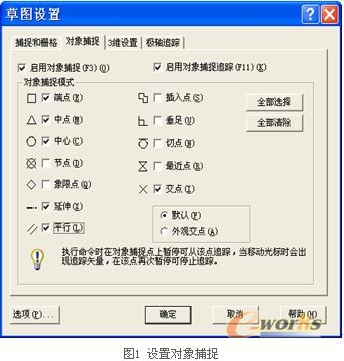

首先我们要设置对象捕捉,在屏幕下方状态栏的"对象捕捉"键上点击右键,在弹出的菜单里选择"设置"(或者直接在命令行里输入OSNAP,再回车),弹出"草图设置"对话框,设置如下:
当然,在不同的情况下,对象捕捉设置也往往不相同。
(在具体操作时,可以采用临时追踪点,点击对象捕捉工具栏上的图标" (临时追踪点)";在输入点的提示下,也可输入tt,回车后指定一个临时追踪点,其上将出现一个小的图标,移动光标时,将相对于这个临时点显示自动追踪对齐路径,用户在路径上以相对于临时追踪点的相对坐标取点,这是在知道某一点与目标点的关系时捕捉目标点的办法。
当然,一般都可以通过按功能键F11,启动对象追踪模式来达到更快捷的目的。
下面是一个例子,说明临时追踪点和对象追踪模式的实际使用方法。
|
