2-3-7 圆弧命令ARC
按指定方式画圆弧。
1. 命令与提示
命令: ARC ↙
指定圆弧的起点或 [圆心(CE)]: 指定点或输入选项 ↙
以下根据输入的选项不同出现相应的提示。
2. 说明
AutoCAD 提供了11个选项来画圆弧：
（1）三点（3P）
（2）起点、圆心、端点（SCE）
（3）起点、圆心、角度（SCA）
（4）起点、圆心、弦长（SCL）
（5）起点、端点、角度（SEA）
（6）起点、端点、方向（SED）
（7）起点、端点、半径（SER）
（8）圆心、起点、端点（CSE）
（9）圆心、起点、角度（CSA）
（10）圆心、起点、弦长（CSL）
（11）连续（同上次所画直线或圆弧相连）
上述选项中8 、9 、10与2 、3 、4条件相同，只不过命令提示顺序不一样，AutoCAD 实际提供的是8 种画 圆弧方式。各选项的含义介绍如下：
（1）三点
指定圆弧的起点、终点（端点）和圆弧上任一点画弧。
（2）圆心
圆弧的中心。
（3）方向
指定与圆弧起点相切的方向。
（4）长度
圆弧的弦长。指定的弦长为正绘制小于180 °的圆弧，反之绘制大于180 °的弧。
（5）角度
圆弧的圆心角，即起点、终点与圆心的连线的夹角。以顺时针方向为负，逆时针方向为正。
（6）连续
所谓连续是圆弧的起点为上一个圆弧或直线的终点，所画圆弧与已有圆弧或直线相切。
3. 实例

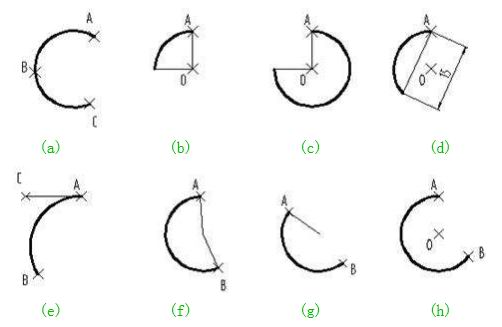

不同方式画的弧见下图。
圆弧实例
（1）三点画弧，图a
命令: ARC ↙
指定圆弧的起点或 [圆心(CE)]: 指定A点 ↙
指定圆弧的第二点或 [圆心(CE)/端点(EN)]: 指定B点 ↙
指定圆弧的端点: 指定C点 ↙
（2）起点、圆心、角度（90 °）画弧，图（b）
命令: ARC ↙
指定圆弧的起点或 [圆心(CE)]: 指定A点 ↙
指定圆弧的第二点或 [圆心(CE)/端点(EN)]: CE ↙
指定圆弧的圆心: 指定O点 ↙
指定圆弧的端点或 [角度(A)/弦长(L)]: A ↙ 指定包含角: 90 ↙
（3）起点、圆心、角度（－90 °）画弧，图（c）
命令: ARC ↙
指定圆弧的起点或 [圆心(CE)]: 指定A点 ↙
指定圆弧的第二点或 [圆心(CE)/端点(EN)]: CE ↙
指定圆弧的圆心: 指定O点 ↙
指定圆弧的端点或 [角度(A)/弦长(L)]: A ↙
指定包含角: －90 ↙
（4）起点、圆心、弦长画弧，图（d)
命令: ARC ↙
指定圆弧的起点或 [圆心(CE)]: 指定A点 ↙
指定圆弧的第二点或 [圆心(CE)/端点(EN)]: CE ↙
指定圆弧的圆心: 指定O点 ↙
指定圆弧的端点或 [角度(A)/弦长(L)]: L ↙
指定弦长: 15 ↙
（5）起点、终点、方向画弧，图（e）
命令: ARC ↙
指定圆弧的起点或 [圆心(CE)]: 指定A点 ↙
指定圆弧的第二点或 [圆心(CE)/端点(EN)]: EN ↙
指定圆弧的端点: 指定B点 ↙
指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]: D ↙
指定圆弧的起点切向: 指定C点 ↙
（6）起点、终点、角度画弧，图（f）
命令: ARC ↙
指定圆弧的起点或 [圆心(CE)]: 指定A点 ↙
指定圆弧的第二点或 [圆心(CE)/端点(EN)]: EN ↙
指定圆弧的端点: 指定B点 ↙
指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]: A ↙
指定包含角: 200 ↙
（7）起点、终点、半径画弧，图（g）
命令: ARC ↙
指定圆弧的起点或 [圆心(CE)]: 指定A点 ↙
指定圆弧的第二点或 [圆心(CE)/端点(EN)]: CE ↙
指定圆弧的端点: 指定A点 ↙
指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]: R ↙
指定圆弧半径: 15 ↙
（8）起点、圆心、终点画弧，图（h）
命令: ARC ↙
指定圆弧的起点或 [圆心(CE)]: 指定A点 ↙
指定圆弧的第二点或 [圆心(CE)/端点(EN)]: CE ↙
指定圆弧的圆心: 指定O点 ↙
指定圆弧的端点或 [角度(A)/弦长(L)]: B ↙
（9）连续画弧，见下图
命令: LINE ↙
指定第一点: 指定A点 ↙
指定下一点或 [放弃(U)]: 指定B点 ↙
指定下一点或 [闭合(C)/放弃(U)]: ↙
命令: ARC ↙
指定圆弧的起点或 [圆心(CE)]: ↙
指定圆弧的端点: 指定C点 ↙
命令: ARC ↙
指定圆弧的起点或 [圆心(CE)]: ↙
指定圆弧的端点: 指定D点 ↙
圆弧实例
|
