2-3-8 圆命令CIRCLE

     共有五种画圆的方法。
    1. 命令与提示
命令: CIRCLE ↙
指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: 指定点或输入选项 ↙
    2. 说明
   （1）圆心
    指定圆的中心点，再根据圆的半径或直径画圆。这是最常用的画圆方法。系统提示：
指定圆的半径或 [直径(D)]:输入半径值或D ↙
    在机械图样中，一般先画出圆的中心线，再捕捉其交点作为圆心。这比先画圆再补中心线要好。
   （2）三点（3P）
    根据圆周上的三个点作圆。AutoCAD 自己计算圆心位置和半径后作圆。
   （3）两点（2P）
    给定直径上的两个端点作圆。
   （4）相切、相切、半径（T）
    根据圆与两对象相切和半径值作圆。指定的半径必须合适，否则公切圆可能不存在。
   （5）相切、相切、相切
    通过捕捉三个切点画圆。本项只在“绘图”菜单中有。
    3. 实例
   （1）过三角形的顶点作圆

             圆实例 1


命令: CIRCLE ↙
指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: 3P ↙
指定圆上的第一点: INT 于 点A ↙
指定圆上的第二点: INT 于 点B ↙
指定圆上的第三点: INT 于 点C ↙
（2）作直线和直线的公切圆

           圆实例 2


命令: CIRCLE ↙
指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: T ↙
在对象上指定一点作圆的第一条切线: 点取A点 ↙
在对象上指定一点作圆的第二条切线: 点取B点 ↙
指定圆的半径 <4.0>: 6↙

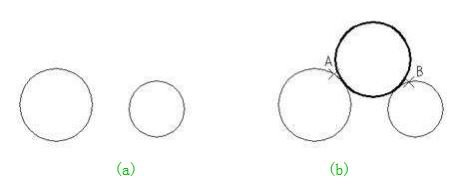

   （3）作圆和圆的公切圆

              圆实例 3

命令: CIRCLE ↙
指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: T↙
在对象上指定一点作圆的第一条切线: 点取A点 ↙
在对象上指定一点作圆的第二条切线: 点取B点 ↙
指定圆的半径 <6.0>: 8↙

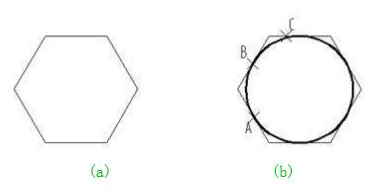

   （4）作多边形的内切圆

             圆实例 4


命令: CIRCLE ↙
指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: 3P ↙
指定圆上的第一点: TAN 到 点A ↙
指定圆上的第二点: TAN 到 点B ↙
指定圆上的第三点: TAN 到 点C ↙
