               2-3-4 多段线命令 PLINE

     多段线(或叫“复合线”、“多义线”)是由一系列直线和圆弧连接而成的组合线段。AutoCAD 将其作为 一个单独实体来处理,并可用PEDIT 命令编辑多段线。二维多段线的性质如下:
    (1)可以绘制直线、圆弧,且能设定线型;
     (2)可以设定各段的宽度,且首尾宽度可以不一样;
    (3)宽多段线可以生成实心圆或空心环;
    (4)首尾相连的直线和弧可形成一条封闭多段线;
    (5)可以对多段线编辑,作插入、移动、删除顶点或者把几条多段线连接成一条多段线;在多段线中可以 实现曲线拟合,还可以对其倒角或倒圆;
    (6)可以检索多段线围成的面积和周长。

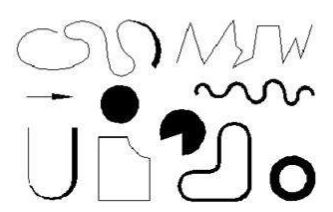

          多 段 线


    1. 命令与提示
    命令: PLINE ↙
    指定起点:指定点 ↙
    当前线宽为<当前值>
    指定下一点[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定点或输入一个选项 ↙
    2. 说明
     直线方式下,画多段线的提示含义如下:
   (1)指定下一点
    PLINE 线的下一个端点。此时同LINE 命令一样。
   (2)圆弧(A)
    转换到画弧方式。提示相应变成:
    指定圆弧的端点或
    [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二点(S)/放弃(U)/宽度(W)]: 指定点
或输入一个选项 ↙
    除了多了几个多段线特有的选项外,用多段线画弧的方法和ARC 命令是一样的。
   (3)闭合(C)
    从当前端点到多段线的起点画一条直线,构成一封闭多段线,然后结束PLINE 命令。
   (4)半宽(H)
    指定多段线的一半宽度。多用于在绘制过程中临时定点来确定多段线宽度的情况。
   (5)长度(L)
    按给定长度绘制与前面线段方向相同的直线。如果前一线段为圆弧,将产生一条与圆弧相切的线。
   (6)放弃(U)
    删除上一段绘制的多段直线或圆弧。
   (7)宽度(W)
    确定多段线的宽度。提示为:
   指定起点宽度 <当前值>: 输入一个数值或在屏幕上取点 ↙ 指定端点宽度 <当前值>: 输入一个数值或在屏幕上取点 ↙
    宽线始点和终点的坐标都在多段线的中心线上。多段线的起点宽度可以与端点宽度不一样,但不能连续使用。
      尽管AutoCAD支持线宽,但它提供的线宽种类较少,且不能超过2.11 毫米,而用多段线绘制的宽线条就无此 限制。此外,多段线各段间是连续过渡,不会出现在线宽较大时,各线条间的连接处不自然的现象。这在绘制工艺流程图时尤其有用。
    3. 实例

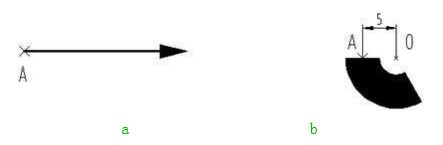

                      复合线实例
   (1)绘制箭头(图a)
    命令: PLINE ↙
指定起点:指定点A ↙
当前线宽为 0.0
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @20,0 ↙
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: W ↙
指定起点宽度 <0.0>: 2 ↙
指定端点宽度 <2.0>: 0 ↙
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @4,0 ↙
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: ↙
   (2)画扇形(图b)
  命令: PLINE ↙
  指定起点:指定点A ↙
  当前线宽为 2.0
  指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: A ↙
  指定圆弧的端点或
  [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二点(S)/放弃(U)/宽度(W)]:W ↙
  指定起点宽度 <10.0>: 5 ↙
  指定端点宽度 <5.0>: ↙
   指定圆弧的端点或 [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二点(S)/放弃(U)/宽度(W)]: CE ↙
  指定圆弧的圆心: @5,0 ↙(点O)
  指定圆弧的端点或 [角度(A)/长度(L)]: A ↙
  指定包含角: 120 ↙
  指定圆弧的端点或 [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二点(S)/放弃(U)/宽度(W)]: ↙
