2-3-5 正多边形命令 POLYGON

     1. 命令与提示
命令: POLYGON ↙
输入边的数目 <4>: 输入多边形的边数 ↙
指定多边形的中心点或 [边(E)]: 指定正多边形的中心 ↙
输入选项 [内接于圆(I)/外切于圆(C)] <I>: 输入I、C或回车 ↙
指定圆的半径: 输入半径值 ↙
    2. 说明
   （1）边数
    正多边形的边数。AutoCAD 能绘制的多边形的边数最大1024 ，最小为3 。
   （2）中心点
    多边形的中心点。绘制的多边形以此点定位。
   （3）边（E）
    以指定的边长绘制多边形。系统提示：
指定边的第一个端点: 输入点 ↙ 指定边的第二个端点: 输入点 ↙
    绘制的多边形的边长即为此二点的距离，且位置也由其确定。
   （4）内接于圆（I）
    作圆的内接多边形。
   （5）外切于圆（C）
    作圆的外切多边形。
    3. 实例

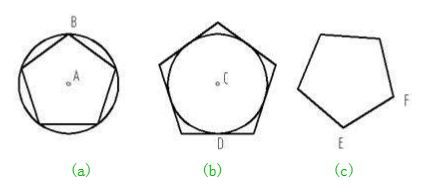

    用不同的方式绘制图中的三个多边形，操作过程分别如下：

多边形实例


   （a）圆的内接正多边形（图a）
命令: POLYGON ↙
输入边的数目 <4>: 5 ↙
指定多边形的中心点或 [边(E)]: 对象捕捉圆心A点 ↙
输入选项 [内接于圆(I)/外切于圆(C)] <I>: I ↙
指定圆的半径: 对象捕捉象限点B ↙
   （b）圆的外切正多边形（图b）
命令: POLYGON ↙
输入边的数目 <4>: 5 ↙
指定多边形的中心点或 [边(E)]: 对象捕捉圆心C点 ↙
输入选项 [内接于圆(I)/外切于圆(C)] <I>: C ↙
指定圆的半径: 对象捕捉象限点D ↙
   （c）以给定边作正多边形（图c）
命令: POLYGON ↙
输入边的数目 <4>: 5 ↙
指定多边形的中心点或 [边(E)]: E ↙
指定边的第一个端点: 对象捕捉端点E ↙
指定边的第二个端点: 对象捕捉端点F ↙
    作圆的内接或外切多边形不一定要画出圆，只要知道圆的半径即可。
