               2-3-1 点命令 POINT

     “点”理论上没有形状和大小,其位置由坐标确定,在图中为了看到点,常用一定的形状符号表示。
1. 命令与提示
    命? 令: POINT ↙
    当前点模式:? PDMODE=0? PDSIZE=0.0000
    指定点:在屏幕上取点或输入坐标 ↙
2. 说明
    通过DDPTYPE 命令能设置点的样式、大小,
    菜 单:格式 → 点样式
      弹出“点样式”对话框。点的样式尽量用较明显的点样式,使点能在屏幕上显示出来。否则,对于DIVIDE (定数等分)、MEASURE (定距等分)等会在对象上放置点的标记的命令会看不到等分效果。
     一旦改变点的样式后,系统会自动重新生成模型,以便用户及时观察效果。

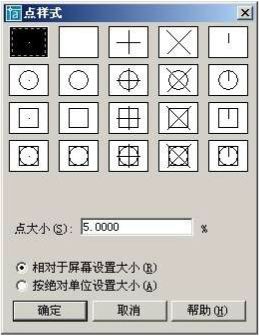

        “点样式”对话框
