               2-3-2 直线命令 LINE

    绘制直线。这是最常用的命令之一。
    1. 命令与提示
   命令: LINE ↙ (默认别名L)
  指定第一点:指定起点或回车 ↙
  指定下一点或 [放弃(U)]:  指定点或输入U ↙
  指定下一点或 [闭合(C)/放弃(U)]: 指定点、输入U或C、回车 ↙
    2. 说明
   (1)指定第一点
    直线的起点。如直接回车, LINE 自动以上次直线或圆弧的终点作为起点。 在LINE 命令中输入的点可以是二 维点(x,y ),也可以是三维点(x,y,z ),这时绘制的直线是三维线。
   (2)指定下一点
    直线的下一个端点。当正交模式(ORTHO )打开时,能很方便地绘制水平线和竖直线。
   (3)放弃(U )
    取消绘制的上一段直线。
   (4)闭合(C)
    将最后的端点与起点相连,形成封闭的多边形。
    3. 实例
   (1) 用键盘输入点的坐标,绘制图中的五角星,设五角星边长50 ,起点A(100,100 ), 方法如下:
  命令: LINE ↙
  指定第一点: 100,100 ↙
  指定下一点或 [放弃(U)]: @50,0 ↙
  指定下一点或 [闭合(C)/放弃(U)]: @50<-144 ↙
  指定下一点或 [闭合(C)/放弃(U)]: @50<72 ↙
  指定下一点或 [闭合(C)/放弃(U)]: @50<-72 ↙
  指定下一点或 [闭合(C)/放弃(U)]: C ↙

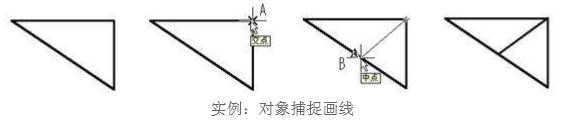

(2)使用对象捕捉,作三角形(预先画好)直角顶点和斜边中点的连线。
  命令: LINE ↙
  指定第一点: INT ↙
  于 (移动光标到A点附近,出现交点捕捉的提示后按左键)
  指定下一点或 [放弃(U)]: MID ↙
  于 (移动光标到B点附近,出现中点捕捉的提示后按左键)
  指定下一点或 [闭合(C)/放弃(U)]: ↙
