2-2 图形设置

     2-2-1 单位设置

    AutoCAD 中画图的单位类型包括“建筑”、“小数”、“工程”、“分数”和“科学”。其中，“工程”和“建筑”格式提供英尺和英寸显示并假定每个图形单位表示一英寸。其他格式可表示任何真实世界单位，而我国习惯以“小数”表示数字，以毫米（ mm ）为单位，所以，通常简单地认为每个图形单位等于 1mm 。
    菜  单：格式 → 单位
    命令行： UNITS （别名： UN ）

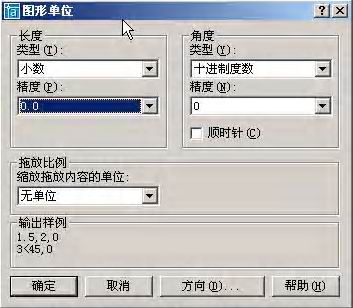

    弹出“图形单位”对话框如下，可对长度和角度单位进行设置。

    角度的方向默认以逆时针方向计算正的角度值，同极坐标一样。选择“顺时针”则将正角度方向改成顺时针。
    这里的精度仅表示显示精度，也就是通常意义上讲的保留小数点后几位。实际上 AutoCAD 系统内部采用的计算精度极高，而状态栏显示的动态坐标是近似值，因此，简单起见，保留 3 位即可。
